DP83826ERHBT

Texas Instruments 控制器

更新日期：2024-04-01

DP83826ERHBT

Texas Instruments 控制器

产品简介：具有 MII 接口和 ENHANCED 模式的低延迟 10/100Mbps 以太网 PHY

查看详情

DP83826ERHBT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
DP83826ERHBT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

DP83826ERHBT 中文资料属性参数

现有数量：750现货
价格：1 : ￥31.80000剪切带（CT）250 : ￥22.20820卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
Digi-Key Programmable：Not Verified
协议：以太网
功能：控制器
接口：MII，RMII
标准：10/100 Base-T/TX PHY
电压 - 供电：1.62V ~ 1.98V，3V ~ 3.6V
电流 - 供电：55mA
工作温度：-40°C ~ 105°C（TA）
封装/外壳：32-VFQFN 裸露焊盘
供应商器件封装：32-VQFN（5x5）

产品特性

较低的确定性延迟 TX 延迟：40ns、RX 延迟：170ns 电源循环上的确定性延迟 < ±2ns 固定相位 XI 到 TX_CLK 关系 < ±2ns
TX 延迟：40ns、RX 延迟：170ns
电源循环上的确定性延迟 < ±2ns
固定相位 XI 到 TX_CLK 关系 < ±2ns
强大的小型系统解决方案用于增强 EMC 的集成电路 IEC 61000-4-2 ESD：±8kV 接触，±15kV 空气 IEC 61000-4-4 EFT：5kHz、100kHz 下为 ±4kV CISPR 22 传导发射 B 类符合 CISPR 22 B 类辐射发射限制快速链路丢弃 < 10µs 电缆长度 > 150 米电压模式线路驱动器 MAC 接口上的集成终端电压容限：±10%
用于增强 EMC 的集成电路
IEC 61000-4-2 ESD：±8kV 接触，±15kV 空气
IEC 61000-4-4 EFT：5kHz、100kHz 下为 ±4kV
CISPR 22 传导发射 B 类
符合 CISPR 22 B 类辐射发射限制
快速链路丢弃 < 10µs
电缆长度 > 150 米
电压模式线路驱动器
MAC 接口上的集成终端
电压容限：±10%
单个器件中具有两种可选引脚模式用于附加功能的 ENHANCED 模式用于通用以太网引脚的 BASIC 模式
用于附加功能的 ENHANCED 模式
用于通用以太网引脚的 BASIC 模式
低功耗 < 160mW
MAC 接口：MII、RMII
可编程节能模式主动睡眠深度断电节能以太网 (EEE) IEEE 802.3az 局域网唤醒 (WoL)
主动睡眠
深度断电
节能以太网 (EEE) IEEE 802.3az
局域网唤醒 (WoL)
诊断工具：电缆诊断、内置自检 (BIST)、环回模式
3.3V 单电源
I/O 电压：1.8V 或 3.3V
RMII 背对背中继器模式
DP83826E 工作温度范围：–40°C 至 105°C
DP83826I 工作温度范围：–40°C 至 85°C
符合 IEEE 802.3 标准：10BASE-Te、100BASE-TX
符合 EtherCAT 标准

产品概述

DP83826 能够提供很低的确定性延迟和低功耗，并支持 10BASE-Te、100BASE-TX 以太网协议，可以满足实时工业以太网系统中的严格要求。该器件包含可实现快速链接的硬件自举、快速链路丢弃检测模式以及用于对系统上的其他模块进行时钟同步的专用参考 CLKOUT。两种可配置模式为：使用通用以太网引脚排列的 BASIC 标准以太网模式，以及支持标准以太网模式和多个工业以太网现场总线应用（通过附加功能和硬件自举配置）的 ENHANCED 以太网模式。

查看全部

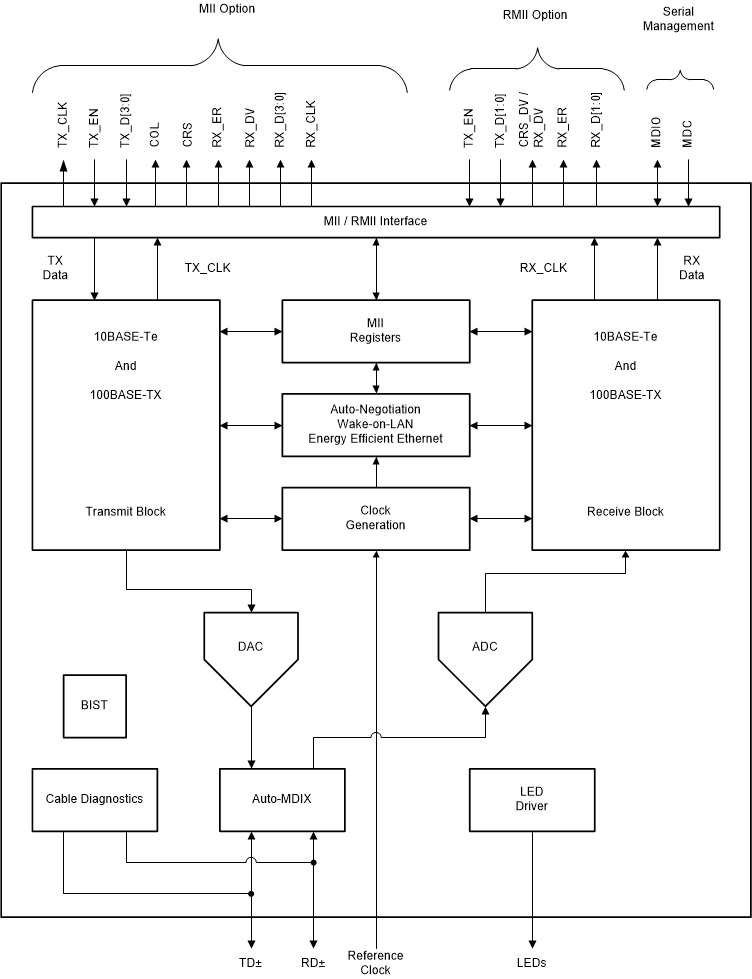

DP83826ERHBT 电路图
