CD74HCT564M

更新日期：2024-04-01 00:04:00

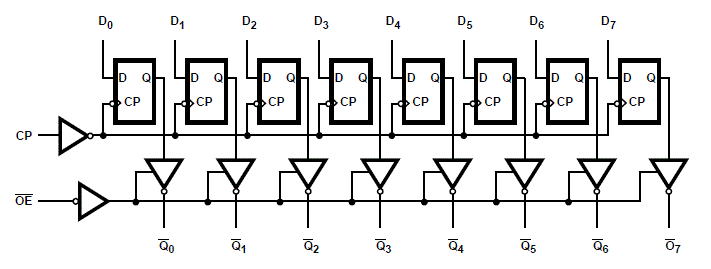

产品简介：具有三态输出的高速 CMOS 逻辑八路上升沿的 D 类反向触发器

CD74HCT564M 供应商

缓冲输入
通用三态输出使能控制
三态输出
总线驱动能力
当 VCC = 5V， CL = 15pF，TA = 25℃ 时的传播延迟典型值 = 13ns（时钟到输出）
扇出（在温度范围内）标准输出：10 个 LSTTL 负载总线驱动器输出：15 个 LSTTL 负载
标准输出：10 个 LSTTL 负载
总线驱动器输出：15 个 LSTTL 负载
宽工作温度范围：–55℃ 至 125℃
平衡的传播延迟及转换时间
与 LSTTL 逻辑 IC 相比，功耗显著降低
HC 类型工作电压为 2V 至 6V 高抗噪性：当 VCC = 5V 时，NIL = 30%，NIH = VCC 的 30%
工作电压为 2V 至 6V
高抗噪性：当 VCC = 5V 时，NIL = 30%，NIH = VCC 的 30%
HCT 类型工作电压为 4.5V 至 5.5V 直接 LSTTL 输入逻辑兼容性， VIL = 0.8V（最大值），VIH = 2V（最小值） CMOS 输入兼容性，当电压为 VOL、VOH时，II ≤ 1µA
工作电压为 4.5V 至 5.5V
直接 LSTTL 输入逻辑兼容性， VIL = 0.8V（最大值），VIH = 2V（最小值）
CMOS 输入兼容性，当电压为 VOL、VOH时，II ≤ 1µA

数据手册	说明	数量	操作
CD74HCT564M	High Speed CMOS Logic Octal D-Type Flip-Flop, Three-State Inverting Positive-Edge Triggered	9 Pages页,287K	查看
CD74HCT564M	High-Speed CMOS Logic Octal D-Type Flip-Flop, Three-State Inverting Positive-Edge Triggered	14 Pages页,287K	查看
CD74HCT564M	IC D-TYPE POS TRG SNGL 20SOIC	19页,869K	查看
CD74HCT564ME4	High-Speed CMOS Logic Octal D-Type Flip-Flop, Three-State Inverting Positive-Edge Triggered	14 Pages页,287K	查看
