CD74HC574E

更新日期：2024-04-01

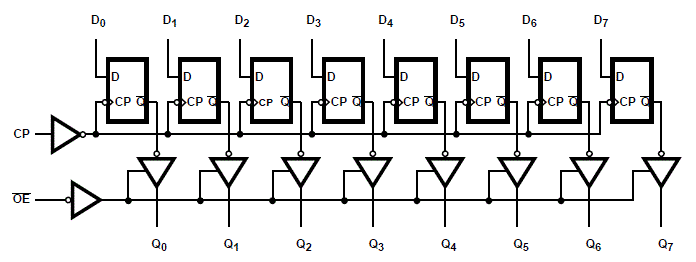

产品简介：具有三态输出的高速 CMOS 逻辑八路上升沿 D 类触发器

CD74HC574E 供应商

缓冲输入
通用三态输出使能控制
三态输出
总线驱动能力
当 VCC = 5V，CL = 15pF, TA = 25℃ 时的传播延迟典型值（时钟到 Q）= 15ns
扇出（在温度范围内）标准输出：10 个 LSTTL 负载总线驱动器输出：15 个 LSTTL 负载
标准输出：10 个 LSTTL 负载
总线驱动器输出：15 个 LSTTL 负载
宽工作温度范围：–55℃ 至 125℃
平衡的传播延迟及转换时间
与 LSTTL 逻辑 IC 相比，功耗显著降低
HC 类型 2V 至 6V 工作电压高抗噪性：当 VCC = 5V 时，NIL = 30%，NIH = VCC 的 30%
2V 至 6V 工作电压
高抗噪性：当 VCC = 5V 时，NIL = 30%，NIH = VCC 的 30%
HCT 类型 4.5V 至 5.5V 工作电压直接 LSTTL 输入逻辑兼容性， VIL = 0.8V（最大值），VIH = 2V（最小值） CMOS 输入兼容性，当电压为 VOL、VOH 时，II ≤ 1µA
4.5V 至 5.5V 工作电压
直接 LSTTL 输入逻辑兼容性， VIL = 0.8V（最大值），VIH = 2V（最小值）
CMOS 输入兼容性，当电压为 VOL、VOH 时，II ≤ 1µA

数据手册	说明	数量	操作
CD74HC574E	IC D-TYPE POS TRG SNGL 20DIP	22页,1.14M	查看
