- 封装：20-DIP（0.300"，7.62mm）
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：管件
- 参考价格：$0.352-$0.96
更新日期：2024-04-01
产品简介：具有复位功能的八路 D 类触发器
查看详情- 封装：20-DIP（0.300"，7.62mm）
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：管件
- 参考价格：$0.352-$0.96
CD74AC273E 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
DIP
2019+ -
5800
-
上海市
-
-
-
全新原装现货
CD74AC273E 中文资料属性参数
- 标准包装：20
- 类别：集成电路 (IC)
- 家庭：逻辑 - 触发器
- 系列：74AC
- 功能：主复位
- 类型：D 型总线
- 输出类型：非反相
- 元件数：1
- 每个元件的位元数：8
- 频率 - 时钟：100MHz
- 延迟时间 - 传输：3.4ns
- 触发器类型：正边沿
- 输出电流高，低：24mA，24mA
- 电源电压：1.5 V ~ 5.5 V
- 工作温度：-55°C ~ 125°C
- 安装类型：通孔
- 封装/外壳：20-DIP（0.300"，7.62mm）
- 包装：管件
- 其它名称：296-1378296-1378-5
产品特性
- 缓冲输入
- 典型传播延迟 VCC = 5V、TA = 25°C 且 CL = 50pF 时为 6.5ns
- VCC = 5V、TA = 25°C 且 CL = 50pF 时为 6.5ns
- 防 SCR 闩锁 CMOS 工艺和电路设计
- 具有双极 FAST™/AS/S 的速度，同时功耗显著降低
- 平衡传播延迟
- 交流类型的工作电压范围为 1.5V 至 5.5V，并在电源电压的 30% 时具有平衡的抗噪性能
- ±24mA 输出驱动电流 扇出到 15 个 FAST™ IC 驱动 50Ω 传输线
- 扇出到 15 个 FAST™ IC
- 驱动 50Ω 传输线
产品概述
’AC273 和 ’ACT273 器件是采用高级 CMOS 逻辑技术、具有复位功能的八通道 D 型触发器。D 输入端的信息在时钟脉冲的上升沿传输到 Q 输出端。所有八个触发器均由通用时钟 (CP) 和通用复位 (MR) 控制。复位通过低电压电平完成，与时钟无关。
CD74AC273E 数据手册
| 数据手册 | 说明 | 数量 | 操作 |
|---|---|---|---|
 CD74AC273E
|
Octal D Flip-Flop with Reset |
8 Pages页,37K | 查看 |
|
CD74AC273E
|
IC D-TYPE POS TRG SNGL 20DIP |
21页,948K | 查看 |

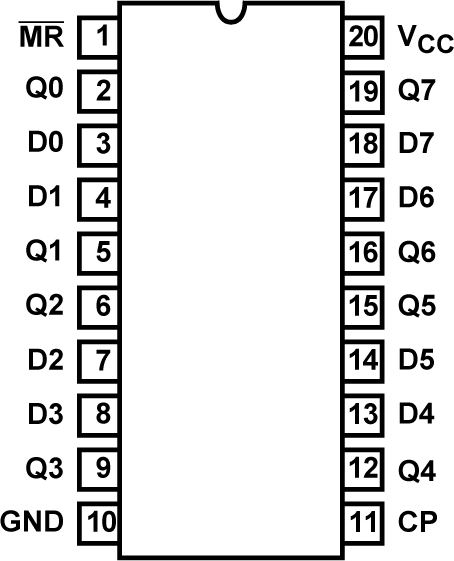

CD74AC273E 电路图
CD74AC273E 电路图
