CD54HC4051F

模拟开关，多路复用器，解复用器

更新日期：2024-04-01

CD54HC4051F

模拟开关，多路复用器，解复用器

产品简介：高速 CMOS 逻辑模拟多路复用器/多路信号分离器

查看详情

CD54HC4051F 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

CD54HC4051F 中文资料属性参数

  • 现有数量：0现货2,063Factory
  • 价格：在售
  • 系列：*
  • 包装：管件
  • 产品状态：在售
  • 开关电路：-
  • 多路复用器/解复用器电路：-
  • 电路数：-
  • 导通电阻（最大值）：-
  • 通道至通道匹配 (ΔRon)：-
  • 电压 -?电源，单 (V+)：-
  • 电压 - 供电，双?(V±)：-
  • 开关时间?(Ton, Toff)（最大值）：-
  • -3db 带宽：-
  • 电荷注入：-
  • 沟道电容 (CS(off)，CD(off))：-
  • 电流 - 漏泄 (IS(off))（最大值）：-
  • 串扰：-
  • 工作温度：-
  • 安装类型：-
  • 封装/外壳：-
  • 供应商器件封装：-

产品特性

  • 符合汽车应用要求
  • 宽模拟输入电压范围：±5V（最大值）
  • 低导通电阻： 70Ω（典型值）(VCC – VEE = 4.5V) 40Ω（典型值）(VCC – VEE = 9V)
  • 70Ω（典型值）(VCC – VEE = 4.5V)
  • 40Ω（典型值）(VCC – VEE = 9V)
  • 低开关间串扰
  • 快速开关和传播速度
  • 先断后合开关
  • 宽工作温度范围：‌–40°C 至 +125°C
  • 工作控制电压：4.5V 至 5.5V
  • 开关电压：0V 至 10V
  • 直接 LSTTL 输入逻辑兼容性VIL = 0.8V（最大值），VIH = 2V（最小值）
  • CMOS 输入兼容性在 VOL、VOH 下 II ≤ 1µA

产品概述

CDx4HC405x 和 CDx4HCT405x 器件是数字控制的模拟开关，它使用硅栅 CMOS 技术并借助标准 CMOS 集成电路的低功耗特性来实现与 LSTTL 接近的运行速度。该模拟多路复用器和多路信号分离器可控制模拟电压，该电压可能会在整个电源电压范围内变化（例如，VCC 变为 VEE）。它是双向开关，可将任何模拟输入用作输出，反之亦然。该开关具有低导通电阻和低关断泄漏。此外，该器件还具有使能控制，当处于高电平时将禁用所有开关，将其置于关断状态。
查看全部

CD54HC4051F 数据手册

数据手册 说明 数量 操作
CD54HC4051F3A

High Speed CMOS Logic Analog Multiplexers/Demultiplexers

 27 Pages页,466K 查看
CD54HC4051F3A

High-Speed CMOS Logic Analog Multiplexers/Demultiplexers

 26 Pages页,466K 查看

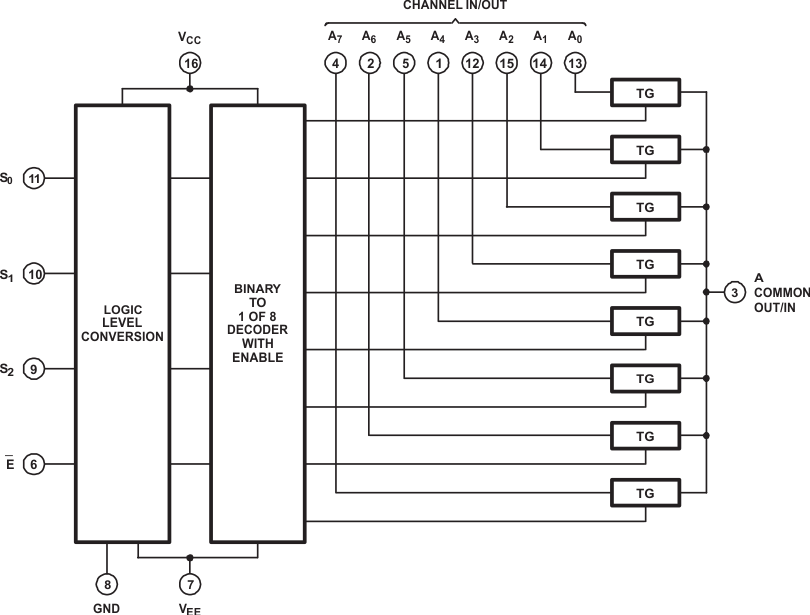

CD54HC4051F 电路图

CD54HC4051F 电路图

CD54HC4051F 电路图
