AM26C32CDB

驱动器，接收器，收发器

产品简介：四路差分线路接收器

查看详情

AM26C32CDB 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

AM26C32CDB 中文资料属性参数

  • 现有数量：0现货
  • 价格：在售
  • 系列：-
  • 包装：散装
  • 产品状态：在售
  • 类型：接收器
  • 协议：RS422，RS423
  • 驱动器/接收器数：0/4
  • 双工：-
  • 接收器滞后：60 mV
  • 数据速率：200kbps
  • 电压 - 供电：4.5V ~ 5.5V
  • 工作温度：0°C ~ 70°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：16-SSOP（0.209"，5.30mm 宽）
  • 供应商器件封装：16-SSOP

产品特性

  • 符合或超出 ANSI TIA/EIA-422-B、TIA/EIA-423-B 以及 ITU 建议 V.10 和 V.11 的要求
  • 低功耗，I CC = 10mA（典型值）
  • 具有 ±200mV 灵敏度的 ±7V 共模范围
  • 输入迟滞：60mV（典型值）
  • t pd = 17ns（典型值）
  • 采用 5V 单电源供电
  • 三态输出
  • 输入失效防护电路
  • 可作为 AM26LS32 器件的改良替代品
  • 可用于 Q 级温度汽车

产品概述

AM26C32 器件是一款四路差动线路接收器，用于平衡或不平衡的数字数据传输。四个接收器均具有使能功能，该功能提供了两种可选输入：高电平有效输入和低电平有效输入。通过三态输出，该器件可直接连接至总线组织式系统。失效防护设计规定当输入处于开路状态时，输出始终为高电平。AM26C32 器件采用 BiCMOS 工艺制造，该工艺有效集成了双极晶体管和 CMOS 晶体管。通过该工艺，即可实现双极晶体管的耐高电压大电流特性又可实现 CMOS 的低功耗特性，器件功耗降低至 AM26LS32 标准器件的五分之一左右，同时仍可保持交流和直流性能。
查看全部

AM26C32CDB 数据手册

数据手册 说明 数量 操作
AM26C32CDBLE

QUADRUPLE DIFFERENTIAL LINE RECEIVERS

 17 Pages页,549K 查看

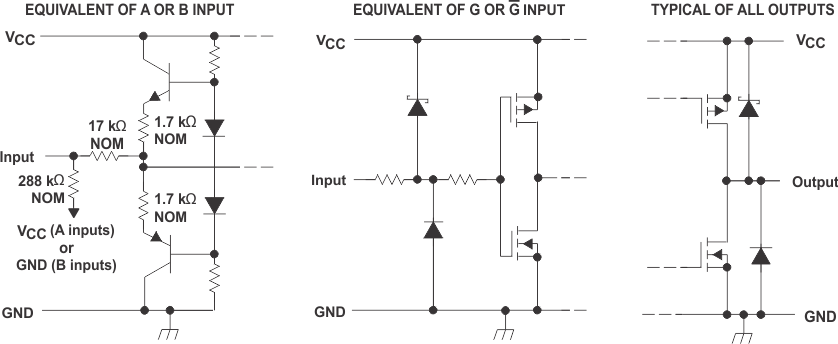

AM26C32CDB 电路图

AM26C32CDB 电路图

AM26C32CDB 电路图
