AFE7222IRGCT

Texas Instruments 数据采集 - 模拟前端 (AFE)
  • 封装：64-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$34.7975-$42.88

更新日期：2024-04-01

AFE7222IRGCT

Texas Instruments 数据采集 - 模拟前端 (AFE)

产品简介：具有辅助 ADC 和 DAC 的双通道 12 位 65MSPS ADC 和 130MSPS DAC

查看详情
  • 封装：64-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$34.7975-$42.88

AFE7222IRGCT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

AFE7222IRGCT 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：数据采集 - 模拟前端 (AFE)
  • 系列：-
  • 位数：12
  • 通道数：4
  • 功率（瓦特）：610mW
  • 电压 - 电源，模拟：2.85 V ~ 3.6 V
  • 电压 - 电源，数字：1.7 V ~ 1.9 V
  • 封装/外壳：64-VFQFN 裸露焊盘
  • 供应商设备封装：64-VQFN 裸露焊盘（9x9）
  • 包装：Digi-Reel®
  • 其它名称：296-30113-6

产品特性

  • AFE7225 双 12-位 250MSPS TX DACs 双 12-位 125MSPS RX ADCs
  • 双 12-位 250MSPS TX DACs
  • 双 12-位 125MSPS RX ADCs
  • AFE7222双 12-位 130MSPS TX DACs 双 12-位 65MSPS RX ADCs
  • 双 12-位 130MSPS TX DACs
  • 双 12-位 65MSPS RX ADCs
  • 选项双 12-位备用 DACs 双输入 12-位备用 ADCs 2 个或者 4 个TX 内插路径 2 个 RX 抽取路径 3.0V/1.8V 低功率电源 半双工下的快速唤醒模式 粗调或者微调数字混音器 正交调制校正 时钟输入除/乘 串行 LVDS 或者交叉并行 CMOS 接口 64-引脚 QFN 封装 (9 mm × 9 mm)
  • 双 12-位备用 DACs
  • 双输入 12-位备用 ADCs
  • 2 个或者 4 个TX 内插路径
  • 2 个 RX 抽取路径
  • 3.0V/1.8V 低功率电源
  • 半双工下的快速唤醒模式
  • 粗调或者微调数字混音器
  • 正交调制校正
  • 时钟输入除/乘
  • 串行 LVDS 或者交叉并行 CMOS 接口
  • 64-引脚 QFN 封装 (9 mm × 9 mm)

产品概述

AFE7225/7222 是一款设计用于全或半双工无线通信的模拟前端。 过度采样传输 12-位 DACs 提供从基带到无码间串扰奈奎斯特（Nyquist）基带间的输出频率。 欠采样接收 12-位 ADCs 允许从基带到 230MHz 间的模拟输入。 大多数 AFE7225/7222 内的块是独立控制的以便在功耗和应用间实现优化。 两个备用控制 12-位 DACs 和一个双输入备用监视 12-位 ADC 可通过串口获得。 数字特性包括 QMC (正交调制校正)，内插，抽取，RMS/峰值功率仪表和具有用于RX和TX路径的独立NCO的混音器。AFE7225/7222 采用 64-引脚 9x9mm QFN 封装 (RGC)。 AFE7225/7222 采用德州仪器的低功率 CMOS 工艺制造并且可在全工业温度范围内 (–40°C 至 85°C) 工作。
查看全部

AFE7222IRGCT 数据手册

数据手册 说明 数量 操作
AFE7222IRGCT

4 Channel AFE 12 Bit 610mW 64-VQFN (9x9)

 106页,1.9M 查看

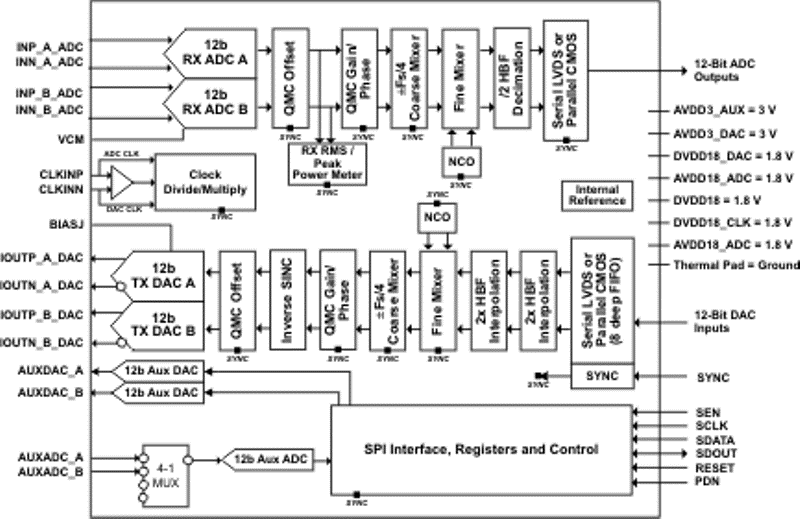

AFE7222IRGCT 电路图

AFE7222IRGCT 电路图

AFE7222IRGCT 电路图
