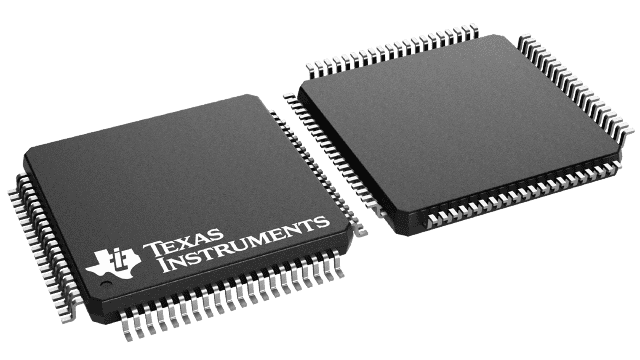

AFE4300PNR

Texas Instruments 数据采集 - 模拟前端 (AFE)

产品简介：体重秤和人体成分测量模拟前端 (AFE)

查看详情
  • 封装：80-LQFP
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$4-$6.45

AFE4300PNR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

AFE4300PNR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：数据采集 - 模拟前端 (AFE)
  • 系列：-
  • 位数：16
  • 通道数：2
  • 功率（瓦特）：-
  • 电压 - 电源，模拟：2 V ~ 3.6 V
  • 电压 - 电源，数字：-
  • 封装/外壳：80-LQFP
  • 供应商设备封装：80-LQFP（12x12）
  • 包装：®
  • 其它名称：296-30554-6

产品特性

  • 体重秤前端：支持最多四路称重传感器输入片上称重传感器 1.7V 激励电压用于比例式测量68nVrms 输入参考噪声（0.1Hz 至 2Hz）优秀拟合线性：满标量程的 0.01%体重秤测量：540µA
  • 支持最多四路称重传感器输入
  • 片上称重传感器 1.7V 激励电压用于比例式测量
  • 68nVrms 输入参考噪声（0.1Hz 至 2Hz）
  • 优秀拟合线性：满标量程的 0.01%
  • 体重秤测量：540µA
  • 身体成分分析仪前端：最多支持三个四极复合阻抗测量值6 位 1MSPS 正弦波生成数模转换器 (DAC)247.5µArms、±20% 激励源在 2Hz 带宽中具有 0.1Ω 测量 RMS 噪声人体成分测量：970µA
  • 最多支持三个四极复合阻抗测量值
  • 6 位 1MSPS 正弦波生成数模转换器 (DAC)
  • 247.5µArms、±20% 激励源
  • 在 2Hz 带宽中具有 0.1Ω 测量 RMS 噪声
  • 人体成分测量：970µA
  • 模数转换器 (ADC)：16 位，860 次每秒采样 (SPS)电源电流：110µA
  • 16 位，860 次每秒采样 (SPS)
  • 电源电流：110µA

产品概述

AFE4300 是一款低成本模拟前端，此模拟前端有两个独立的信号链：一个信号链用于体重计 (WS) 测量，而另外一个信号链用于体成分测量 (BCM) 分析。一个 16 位，860SPS 模数转换器 (ADC) 在两个信号链间复用。体重测量信号链包括一个可由外部电阻器设定增益的仪器放大器 (INA)，后接一个用于偏移校正的 6 位数模转换器 (DAC)，和一个驱动外部桥/负载单元（有一个用于比例式测量的 1.7V 固定电压）的电路。AFE4300 还可通过产生一个进入人体的正弦电流来测量人体成分。此正弦电流由一个内部模式生成器和一个 6 位，1MSPS DAC 生成。一个电压电流转换器将这个正弦电流应用在两个端子之间的人体上。在这两个端子上生成的电压是由人体的阻抗生成的，此电压由一个差分放大器测量，再经过整流，且其振幅由 16 位 ADC 提取并测量。AFE4300 的工作电压范围为 2V 至 3.6V，额定温度为 0°C 至 +70°C，并采用 LQFP-80 封装。
查看全部

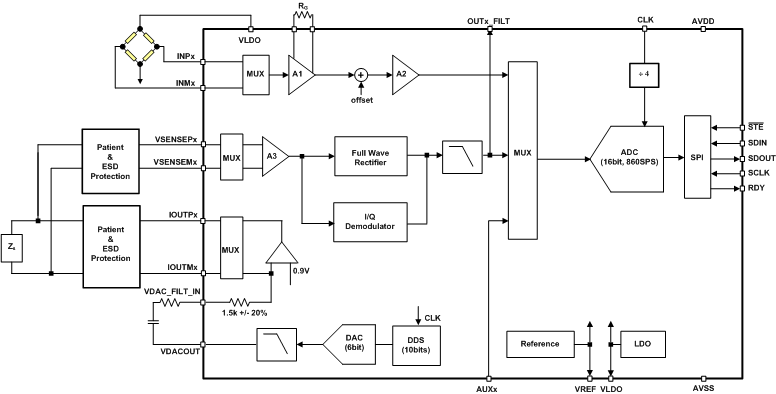

AFE4300PNR 电路图

AFE4300PNR 电路图

AFE4300PNR 电路图
