AFE031AIRGZT

Texas Instruments 数据采集 - 模拟前端 (AFE)
  • 封装：48-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$3.5235-$6.73

更新日期：2024-04-01 00:04:00

AFE031AIRGZT

Texas Instruments 数据采集 - 模拟前端 (AFE)

产品简介：适用于驱动低阻抗线路的 1500mA、集成电力线通信 (PLC) 模拟前端

查看详情
  • 封装：48-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$3.5235-$6.73

AFE031AIRGZT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

AFE031AIRGZT 中文资料属性参数

  • 特色产品：An Intelligent Solar Micro-Inverter Solution
  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：数据采集 - 模拟前端 (AFE)
  • 系列：-
  • 位数：10
  • 通道数：1
  • 功率（瓦特）：-
  • 电压 - 电源，模拟：3 V ~ 3.6 V
  • 电压 - 电源，数字：3 V ~ 3.6 V
  • 封装/外壳：48-VFQFN 裸露焊盘
  • 供应商设备封装：48-VQFN 裸露焊盘（7x7）
  • 包装：®
  • 其它名称：296-29692-6

产品特性

  • 具有热保护和过流保护功能的集成式电力线驱动器
  • 符合 EN50065-1 标准
  • 通过 PRIME 认证
  • 大输出摆幅：1.5A 电流时为 12VPP（电源电压为 15V）
  • 低功耗：15mW（接收模式）
  • 可编程 Tx 和 Rx 滤波器
  • 支持 EN50065 CENELEC 频带 A、B、C、D
  • 支持 FSK、S-FSK 和 OFDM
  • 支持 PRIME、G3、IEC 61334
  • 接收灵敏度：20µVRMS，典型值
  • 可编程 Tx 和 Rx 增益控制
  • 四线串行外设接口
  • 两个集成式过零检测器
  • 双线收发器缓冲器
  • 48 引脚 QFN PowerPAD™封装
  • 扩展结温范围：–40°C 至 +125°C

产品概述

AFE031 是一款低成本、集成式电力线通信 (PLC) 模拟前端 (AFE) 器件，能够在 DSP 或微控制器的控制下，以容性或变压器耦合的方式连接至电力线。该器件非常适合于驱动需要为无功负载提供高达 1.5A 电流的低阻抗线路。该集成式接收器能够检测低至 20µVRMS 的信号，并且支持各种增益选项以适应不同的输入信号条件。此单片集成电路可为要求严苛的电力线通信 应用中空间受限音频系统的绝佳选择。AFE031 变送功率放大器可由 7V 至 24V 的单电源供电。在最大输出电流情况下，宽输出摆幅可通过标称 15V 的电源提供 12VPP (IOUT = 1.5A) 的电压能力。该模拟和数字信号处理电路由 3.3V 单电源供电。AFE031 在过热和短路情况下会受到内部保护。它还提供一个可调节电流限值。提供一个中断输出用于标示电流限值和热界限。还有一个关断引脚，此引脚用于快速将此器件置于最低功率的状态下。通过此四线制串行外设接口，或者 SPI™，每一个功能块可以开启或者关闭以优化功率耗散。AFE031 采用热增强型、表面贴装 PowerPAD 封装 (QFN-48)。额定工作扩展工业结温范围为 –40°C 至 +125°C。
查看全部

AFE031AIRGZT 数据手册

数据手册 说明 数量 操作
AFE031AIRGZT

1 Channel AFE 10 Bit 48-VQFN (7x7)

 58页,1.16M 查看

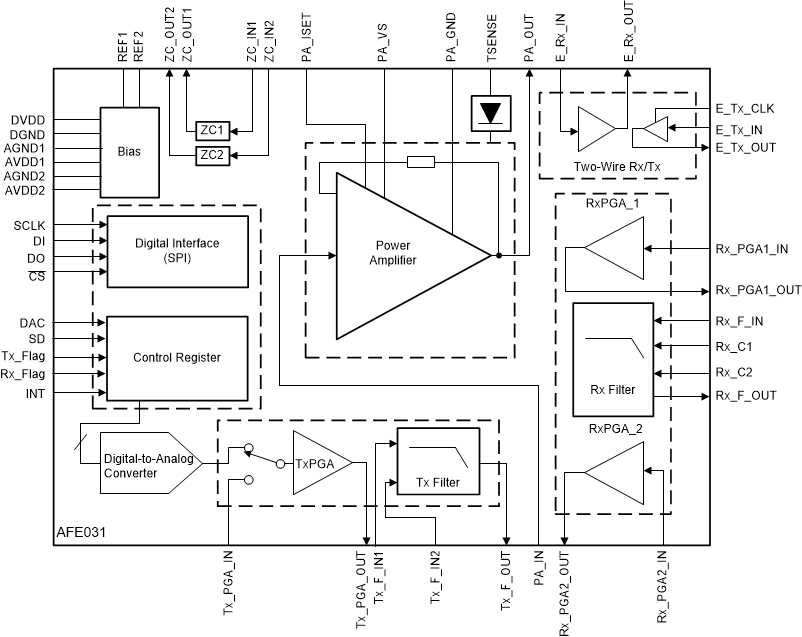

AFE031AIRGZT 电路图

AFE031AIRGZT 电路图

AFE031AIRGZT 电路图
