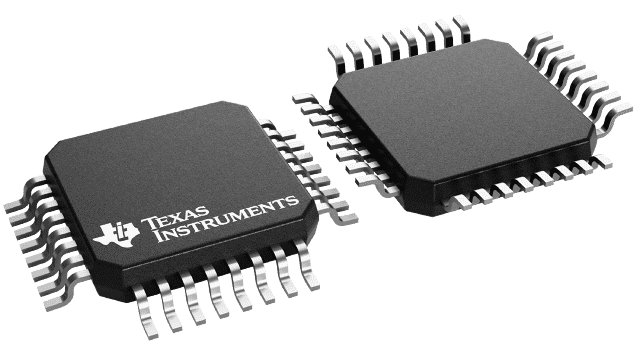

ADS1292IPBSR

Texas Instruments 数据采集 - 模拟前端 (AFE)
  • 封装：32-TQFP
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$3.938

更新日期：2024-04-01 00:04:00

ADS1292IPBSR

Texas Instruments 数据采集 - 模拟前端 (AFE)

产品简介：适用于 ECG 应用的 24 位、2 通道、低功耗模拟前端 (AFE)

查看详情
  • 封装：32-TQFP
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$3.938

ADS1292IPBSR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ADS1292IPBSR 中文资料属性参数

  • 标准包装：1,000
  • 类别：集成电路 (IC)
  • 家庭：数据采集 - 模拟前端 (AFE)
  • 系列：-
  • 位数：24
  • 通道数：2
  • 功率（瓦特）：-
  • 电压 - 电源，模拟：2.7 V ~ 5.25 V
  • 电压 - 电源，数字：1.7 V ~ 3.6 V
  • 封装/外壳：32-TQFP
  • 供应商设备封装：32-TQFP（5x5）
  • 包装：带卷 (TR)

产品特性

  • 两个低噪声 PGA 和两个高分辨率 ADC（ADS1292 和 ADS1292R）
  • 低功耗：335µW/通道
  • 输入参考噪声：8µVPP （150Hz 带宽，G = 6）
  • 输入偏置电流：200pA
  • 数据速率：125SPS 至 8kSPS
  • CMRR：120dB
  • 可编程增益：1、2、3、4、6、8 或 12
  • 电源：单极或者双极 模拟：2.7V 至 5.25V 数字：1.7V 至 3.6V
  • 模拟：2.7V 至 5.25V
  • 数字：1.7V 至 3.6V
  • 内置右腿驱动放大器、持续断线检测、测试信号
  • 集成型呼吸阻抗测量 (ADS1292R)
  • 内置振荡器和基准
  • 灵活的断电、待机模式
  • SPI™兼容串行接口
  • 工作温度范围：–40°C 至 +85°C

产品概述

ADS1291、ADS1292 和 ADS1292R 是多通道同步采样 24 位 Δ-Σ 模数转换器 (ADC)，它们具有内置的可编程增益放大器 (PGA)、内部基准和板载振荡器。ADS1291、ADS1292 和 ADS1292R 包含 便携式 低功耗医疗心电图 (ECG)、体育和健身 应用通常所需的所有功能。凭借高集成度和出色的性能，ADS1291、ADS1292 和 ADS1292R 可在显著减少尺寸、功耗和总体成本的前提下创建可扩展的医疗仪器系统。ADS1291、ADS1292 和 ADS1292R 每通道具有灵活的输入多路复用器，此多路复用器可独立连接至内部生成的信号，实现测试、温度和持续断线检测。此外，可选择输入通道的任一配置生成右腿驱动 (RLD) 输出信号。ADS1291、ADS1292 和 ADS1292R 工作时的数据速率高达 8kSPS。通过器件内部激励灌电流或拉电流，可在器件内部执行持续断线检测。ADS1292R 版本包括一个完全集成的呼吸阻抗测量功能。这些器件采用 5mm × 5mm、32 引脚薄型四方扁平封装 (TQFP) 和 4mm x 4mm、32 引脚无引线四方扁平封装 (VQFN)。额定工作温度范围 –40°C 至 +85°C。
查看全部

ADS1292IPBSR 电路图

ADS1292IPBSR 电路图

ADS1292IPBSR 电路图
