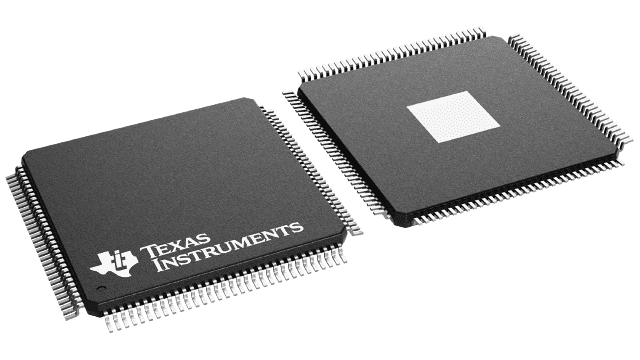

XIO2001PNP

Texas Instruments 接口 - 专用
  • 封装：128-TQFP 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：托盘
  • 参考价格：$3.075-$6.25

更新日期：2024-04-01

XIO2001PNP

Texas Instruments 接口 - 专用

产品简介：PCI Express® (PCIe®) 转 PCI 总线转换桥接器

查看详情
  • 封装：128-TQFP 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：托盘
  • 参考价格：$3.075-$6.25

XIO2001PNP 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

XIO2001PNP 中文资料属性参数

  • 标准包装：90
  • 类别：集成电路 (IC)
  • 家庭：接口 - 专用
  • 系列：-
  • 应用：PCI Express 至 PCI 转换桥
  • 接口：PCI Express
  • 电源电压：1.35 V ~ 1.65 V，3 V ~ 3.6 V
  • 封装/外壳：128-TQFP 裸露焊盘
  • 供应商设备封装：128-HTQFP（14x14）
  • 包装：托盘
  • 安装类型：表面贴装
  • 其它名称：296-32787XIO2001PNP-ND

产品特性

  • 完整的 ×1 PCI Express™ 吞吐量
  • 完全符合 PCI Express 至 PCI/PCI-X 桥接器规范 修订版 1.0
  • 完全符合 PCI Express 基础规范 修订版 2.0
  • 完全符合 PCI 本地总线规范 修订版 2.3
  • PCI Express 高级错误报告功能，包括 ECRC 支持
  • 支持 D1、D2、D3 hot 和 D3 cold
  • 当 PCI Express 链路上的数据包活动处于空闲状态（使用 L0s 和 L1 状态）时，活动状态链路电源管理功能可实现省电
  • 唤醒事件和信标支持
  • 错误转发，包括 PCI Express 数据中毒和 PCI 总线奇偶校验错误
  • 使用 100MHz 差分 PCI Express 通用参考时钟或 125MHz 单端参考时钟
  • 支持可选展频参考时钟
  • 稳健的流水线架构可尽可能降低事务延迟
  • 完整的 PCI 本地总线 66MHz/32 位吞吐量
  • 支持六个从属 PCI 总线主器件，具有可配置的内部 2 级优先级方案
  • 内部 PCI 仲裁器支持多达 6 个外部 PCI 主器件
  • 适用于串行 IRQ 中断的高级 PCI Express 消息信号中断生成功能
  • 外部 PCI 总线仲裁器选项
  • 支持 PCI 总线 LOCK
  • 用于生产测试的 JTAG/BS
  • 支持 PCI-Express CLKREQ
  • 支持时钟运行和功率覆盖
  • 六个缓冲 PCI 时钟输出（25MHz、33MHz、50MHz 或 66MHz）
  • PCI 总线接口 3.3V 和 5.0V（在 5.0V 时 仅为 25MHz 或 33MHz）容差选项
  • 仅当主电源关闭时，集成 AUX 电源开关由 V AUX 电源供电
  • 五个 3.3V 多功能通用 I/O 端子
  • 存储器映射 EEPROM 串行总线控制器，支持插件卡的 PCI Express 功率预算/限制扩展
  • 小尺寸无铅 144 焊球 ZAJ nFBGA、无铅 169 焊球 ZWS nFBGA 和 PowerPad™ HTQFP 128 引脚 PNP 封装

产品概述

XIO2001 是一款单功能 PCI Express 至 PCI 转换桥接器，完全符合 PCI Express 至 PCI/PCI-X 桥接器规范 修订版 1.0。对于下游流量，该桥接器同时支持多达 8 个已发布事务和 4 个未发布事务。对于上游流量，同时支持多达 6 个已发布事务和 4 个未发布事务。PCI Express 接口完全符合 PCI Express 基础规范 修订版 2.0。PCI Express 接口支持 ×1 链路同时在每个方向上以 250MB/s 的数据包吞吐量运行。此外，该桥接器还支持高级错误报告，包括 PCI Express 基础规范 中定义的扩展 CRC (ECRC)。为了充分使用这两个功能，需要补充固件或软件。
