V62/14609-01XE

Texas Instruments 模数转换器（ADC）

更新日期：2024-04-01 00:04:00

V62/14609-01XE

Texas Instruments 模数转换器（ADC）

产品简介：双通道、14 位、125MSPS 模数转换器 (ADC) - 增强型产品

查看详情

V62/14609-01XE 中文资料属性参数

现有数量：0现货10,000Factory查看交期
价格：250 : ￥1,035.78832卷带（TR）
系列：*
包装：卷带（TR）
产品状态：在售
位数：-
采样率（每秒）：-
输入数：-
输入类型：-
数据接口：-
配置：-
比率 - S/H:ADC：-
A/D 转换器数：-
架构：-
参考类型：-
电压 - 供电，模拟：-
电压 - 供电，数字：-
特性：-
工作温度：-
封装/外壳：-
供应商器件封装：-
安装类型：-

产品特性

超低功耗，采用 1.8V 单电源供电：CMOS 输出： 125MSPS 时总体功耗 277mW
125MSPS 时总体功耗 277mW
高动态性能： 170MHz 时无杂散动态范围 (SFDR) 为 88dBc 170MHz 时信噪比 (SNR) 为 71.4dBFS
170MHz 时无杂散动态范围 (SFDR) 为 88dBc
170MHz 时信噪比 (SNR) 为 71.4dBFS
串扰：185MHz 时大于 90dB
高达 6dB 的可编程增益支持 SNR/SFDR 平衡
直流偏移校正
输出接口选项： 1.8V 并行 CMOS 接口支持可编程摆幅的双倍数据速率 (DDR) 低压差分信令 (LVDS)：标准摆幅：350mV 低摆幅：200mV
1.8V 并行 CMOS 接口
支持可编程摆幅的双倍数据速率 (DDR) 低压差分信令 (LVDS)：标准摆幅：350mV 低摆幅：200mV
标准摆幅：350mV
低摆幅：200mV
支持低至 200mVPP 的低输入时钟幅度
支持国防、航天和医疗应用受控基线同一组装和测试场所同一制造场所支持军用（-55°C 至 125°C）温度范围延长的产品生命周期延长的产品变更通知产品可追溯性
受控基线
同一组装和测试场所
同一制造场所
支持军用（-55°C 至 125°C）温度范围
延长的产品生命周期
延长的产品变更通知
产品可追溯性

产品概述

ADS4245 是 ADS42xx 双通道 14 位模数转换器 (ADC) 超低功耗系列产品的一款低速型号。采用创新设计技术实现高动态性能，同时在由 1.8V 电源供电时功耗极低。该拓扑结构使得 ADS4245 非常适合多载波、宽带宽通信应用。ADS4245 具有可被用于在较低满量程输入范围内改进 SFDR 性能的增益选项。这个器件还包括一个直流偏移校正环路，此环路可被用于消除 ADC 偏移。DDR（双倍数据速率）LVDS 与并行 CMOS 数字输出接口都采用紧凑型 QFN-64 PowerPAD™ 封装。此器件包含内部基准，而删除了传统基准引脚和相关的去耦合电容器。ADS4245 可在军用温度范围（-55°C 至 125°C）内额定运行。

查看全部

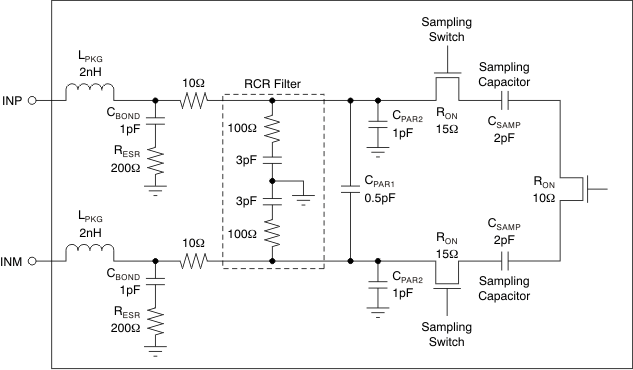

V62/14609-01XE 电路图
