V62/12611-01XE

Texas Instruments 模数转换器（ADC）

更新日期：2024-04-01 00:04:00

V62/12611-01XE

Texas Instruments 模数转换器（ADC）

产品简介：增强型产品：八路、144kHz、24 位同步采样 Σ-Δ ADC

查看详情

V62/12611-01XE 中文资料属性参数

现有数量：0现货4,750Factory查看交期
价格：250 : ￥485.61740卷带（TR）
系列：*
包装：卷带（TR）
产品状态：在售
位数：-
采样率（每秒）：-
输入数：-
输入类型：-
数据接口：-
配置：-
比率 - S/H:ADC：-
A/D 转换器数：-
架构：-
参考类型：-
电压 - 供电，模拟：-
电压 - 供电，数字：-
特性：-
工作温度：-
封装/外壳：-
供应商器件封装：-
安装类型：-

产品特性

同时测量八个通道
高达 128kSPS 数据速率
AC 性能：62kHz 带宽111dB 信噪比 (SNR)（高分辨率模式）-108dB 总谐波失真 (THD)
DC 精度：0.8-μV/°C 偏移漂移1.3-ppm/°C 增益漂移
可选运行模式：高速：128kSPS，106dB SNR高分辨率：52kSPS，111dB SNR低功耗：52kSPS，31mW/ch低速：10kSPS，7mW/ch
线性相位数字滤波器
SPI 或者帧同步串行接口
低采样孔径错误
调制器输出选项（数字滤波器旁通）
模拟电源：5V
数字内核：1.8V
I/O 电源：1.8V 至 3.3V
当前提供散热增强薄型四方扁平封装 (HTQFP)-64 封装 PowerPAD 封装

产品概述

基于单通道ADS1271，ADS1278（八通道）是一款 24 位、三角积分 (ΔΣ) 模数转换器 (ADC)，其数据速率高达每秒 128k 次采样 (SPS)，从而可实现八通道同时采样。传统上来讲，提供良好漂移性能的工业用三角积分 ADC 使用带有较大通带衰减的数字滤波器。因此，它们的信号带宽有限并且主要适合于 dc 测量。音频应用中的高分辨 ADC 提供更大的可用带宽，但是与工业用 ADC 相比，它的偏移和漂移技术规格被大大削弱。 ADS1278 将三种类型的转换器组合在一起，从而实现带有出色 dc 和 ac 技术规格的高精度工业测量。高阶、斩波稳定调制器在低带内噪声情况下实现极低漂移。板载抽取滤波器抑制调制器和信号带外噪声。这些 ADC 在纹波小于 0.005dB 的情况下提供高达那奎斯特速率 90% 的可用信号带宽。四个运行模式可实现速度、分辨率和功率的优化。所有操作直接由引脚控制；无需寄存器编程。器件可在军用温度范围（-55°C 至 125°C）内运行并且采用 HTQFP-64 PowerPAD 封装。

查看全部

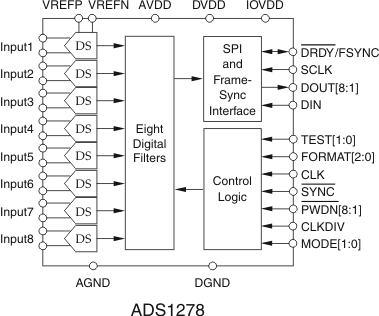

V62/12611-01XE 电路图
