V62/11619-01XE

Texas Instruments 电源管理 IC

产品简介：负 VIN、200mA、超低噪声、高 PSRR、LDO 稳压器（增强型产品）

查看详情

参考价格：￥29.95-￥36.23

V62/11619-01XE 中文资料属性参数

制造商：Texas Instruments
产品种类：低压降 (LDO) 调节器
最大输入电压：- 36 V
输出电压：- 1.18 V to - 35 V
输出电流：200 mA
输出类型：Adjustable
最大工作温度：+ 125 C
安装风格：SMD/SMT
封装 / 箱体：MSOP-8
Input Voltage MIN：- 3 V
最小工作温度：- 55 C
封装：Reel
PSRR / 脉动抑制（典型值）：72 dB
工厂包装数量：250

产品特性

输入电压范围：–3 V 至 –36 V
噪音：14μVRMS (20Hz 至 20kHz) 15.1μVRMS (10Hz 至 100kHz)
14μVRMS (20Hz 至 20kHz)
15.1μVRMS (10Hz 至 100kHz)
电源纹波抑制：72dB (120Hz) ≥ 55dB (10Hz 至 700kHz)
72dB (120Hz)
≥ 55dB (10Hz 至 700kHz)
可调输出电压：–1.18V to –35V
最大输出电流：200mA
压差：216 mV（在 100 mA 电流下）
采用 ≥ 2.2 μF 陶瓷电容器时可保持稳定
CMOS 逻辑电平兼容型使能引脚
内置、固定、电流限制及热关断保护功能
采用具有高散热性能的 MSOP-8 PowerPAD 封装

产品概述

TPS7A3001 是一款负高电压 (–36 V)、超低噪声(15.1μVRMS, 72dB PSRR) 线性稳压器，此稳压器能提供 200 mA 的最大负载电流。这些线性稳压器包括 CMOS 逻辑电平兼容使能引脚和可编程电容器软启动功能，此功能可实现定制的电源管理方案。其它特点包括内置的限流及热关断保护功能，此功能用于在故障情况下对器件及系统的保护。TPS7A3001 采用双极型技术设计而成，并且非常适合于高准确度、高精度的仪器仪表应用。在此类应用中，规整的电源电压对于系统性能的最大化至关重要）。这种设计使其成为功率运算放大器、模数转换器 (ADC)、数模转换器 (DAC) 及其它高性能模拟电路的最佳选择。此外，TPS7A3001 线性稳压器也适合于后置 DC/DC 转换器的稳压操作。通过滤除 DC/DC 开关转换所固有的输出电压纹波，可在灵敏仪器仪表、测试和测量、音频和射频的应用中将系统性能最大化。对于需要正向和负向高性能轨的应用，请考虑TI的正向高电压、超低噪音线性稳压器 TPS7A49xx 系列产品。

查看全部

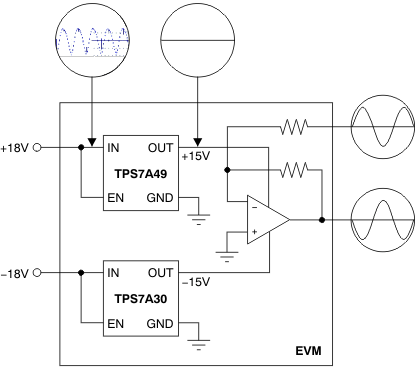

V62/11619-01XE 电路图
