ULN2003V12DR

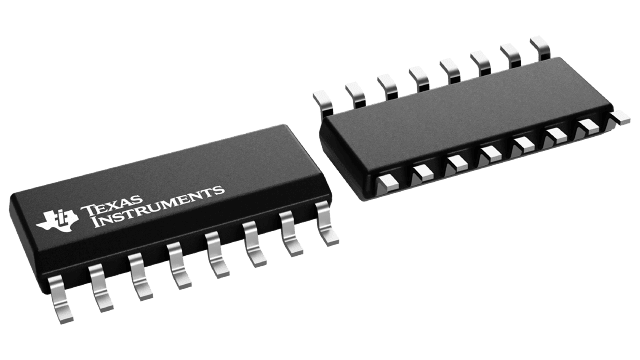

ULN2003V12 是一款针对 TI 生产的广受欢迎的 ULN2003 系列 7 通道达灵顿 (Darlington) 晶体管阵列的低功耗升级产品。 ULN2003V12 下沉式驱动器特有 7 个低输出阻抗驱动器，此驱动器能够大大降低片上功率耗散。 当驱动一个典型值为 12V 中继线圈时，一个 ULN2003V12 的功率耗散比一个等效的 ULN2003A 低 12 倍。 ULN2003V12 驱动器与 ULN2003 系列器件具有相似封装，并且引脚对引脚兼容。ULN2003V12 支持 3.3V 至 5V CMOS 逻辑输入接口，从而使得此器件与大范围的微控制器和其它逻辑接口兼容。 ULN2003V12 特有一个改进的输入接口，此接口可以大大降低取自外部驱动器的输入 DC 电流。 ULN2003V12 特有一个输入 RC 缓冲器，此缓冲器能够极大地改进此器件在嘈杂运行条件下的性能。 ULN2003V12 通道输入特有一个内部输入下拉电阻器从而可实现三态输入逻辑。 ULN2003V12 还支持其它逻辑输入电平，例如 TTL 和 1.8V；详细信息请见典型特性部分。如功能图中所示，在共阴极配置中，ULN2003V12 的每一个输出都特有一个连接在 COM 引脚上的内部自振荡二极管。ULN2003V12 通过将几条相邻的并联通道相组合来提供不断增加的电流吸收能力的灵活性。 在通常情况下，当所有 7 个通道并联时， ULN2003V12 能够支持高达 1.0A 的负载电流。ULN2003V12 还可以被用于需要一个下沉式驱动器的多种其它应用。 ULN2003V12 采用 16 引脚 SOIC 和 16 引脚 TSSOP 封装。
