ULN2003APWR

Texas Instruments 接口 - 驱动器，接收器，收发器
  • 封装：16-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.21-$0.59

更新日期：2024-04-01

ULN2003APWR

Texas Instruments 接口 - 驱动器，接收器，收发器

产品简介：工作温度范围为 -20°C 至 70°C 的 50V、7 通道达林顿晶体管阵列

查看详情
  • 封装：16-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.21-$0.59

ULN2003APWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

ULN2003APWR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 驱动器，接收器，收发器
  • 系列：-
  • 类型：达林顿晶体管矩阵
  • 驱动器/接收器数：7/0
  • 规程：-
  • 电源电压：-
  • 安装类型：表面贴装
  • 封装/外壳：16-TSSOP（0.173"，4.40mm 宽）
  • 供应商设备封装：16-TSSOP
  • 包装：®
  • 其它名称：296-27173-6

产品特性

  • 500mA 额定集电极电流（单输出）
  • 高电压输出：50V
  • 钳位二极管输出
  • 可兼容各类逻辑的输入
  • 继电器驱动器应用

产品概述

ULx200xA 器件为高电压、大电流达林顿晶体管阵列。每款器件均由 7 个 NPN 达林顿对组成，这些达林顿对具有高压输出，带有用于开关感性负载的共阴极钳位二极管。单个达林顿对的集电极电流额定值为 500mA。将达林顿对并联可以提供更大的电流。应用包括继电器驱动器、电锤驱动器、灯驱动器、显示驱动器（LED 和气体放电）、线路驱动器和逻辑缓冲器。对于 ULx2003A 器件的 100V（其他可互换）版本，请参阅 SN75468 和 SN75469 器件的 SLRS023 数据表。ULN2002A 器件专门设计用于 14V 至 25V PMOS 器件。该器件的每个输入端都有一个串联的齐纳二极管和电阻，可将输入电流控制在安全范围内。ULx2003A 器件的每个达林顿对都具有一个 2.7kΩ 的串联基极电阻，可直接与 TTL 或 5V CMOS 器件一同工作。ULx2004A 器件具有一个 10.5kΩ 串联基极电阻，允许直接从使用 6V 至 15V 电源电压的 CMOS 器件进行操作。ULx2004A 器件所需的输入电流低于 ULx2003A 器件的输入电流，所需电压小于 ULN2002A 器件的所需电压。...
查看全部

ULN2003APWR 数据手册

数据手册 说明 数量 操作
ULN2003APWR

DARLINGTON TRANSISTOR ARRAYS

 19 Pages页,514K 查看
ULN2003APWRE4

DARLINGTON TRANSISTOR ARRAYS

 19 Pages页,514K 查看

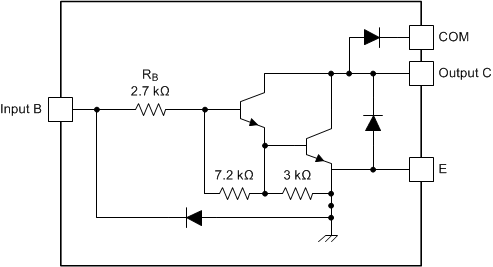

ULN2003APWR 电路图

ULN2003APWR 电路图

ULN2003APWR 电路图
