UCD90160RGCT

Texas Instruments PMIC - 监控器
  • 封装：64-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$11.375-$14.76

更新日期：2024-04-01

UCD90160RGCT

Texas Instruments PMIC - 监控器

产品简介：具有 ACPI 支持的 16 轨电源序列发生器

查看详情
  • 封装：64-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$11.375-$14.76

UCD90160RGCT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

UCD90160RGCT 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 监控器
  • 系列：-
  • 类型：序列发生器
  • 监视电压数目：16
  • 输出：-
  • 复位：低有效
  • 复位超时：最小为 2 µs
  • 电压 - 阀值：可调节/可选择
  • 工作温度：-40°C ~ 110°C
  • 安装类型：表面贴装
  • 封装/外壳：64-VFQFN 裸露焊盘
  • 供应商设备封装：64-VQFN（9x9）
  • 包装：®
  • 其它名称：296-28566-6

产品特性

  • 可对 16 个电压轨进行监控和排序 所有电压轨每 400µs 进行一次采样 具有 2.5V、0.5% 内部 VREF 的 12 位 ADC 排序基于时间、电压轨及引脚相关性 每个监控器具有 4 个可编程欠压和过压阈值
  • 所有电压轨每 400µs 进行一次采样
  • 具有 2.5V、0.5% 内部 VREF 的 12 位 ADC
  • 排序基于时间、电压轨及引脚相关性
  • 每个监控器具有 4 个可编程欠压和过压阈值
  • 每个监控器可提供非易失性误差及峰值日志记录（多达 12 个故障详细条目）
  • 针对 10 个电压轨的闭环裕度调节能力 裕度输出可调节轨电压以匹配用户定义的裕度阈值
  • 裕度输出可调节轨电压以匹配用户定义的裕度阈值
  • 可编程的看门狗计时器和系统复位
  • 具备引脚选择电源轨状态功能，用于 ACPI 支持
  • 灵活的数字 I/O 配置
  • 多相位 PWM 时钟发生器时钟频率为 15.259kHz 至 125MHz能够为同步开关模式电源配置独立的时钟输出
  • 时钟频率为 15.259kHz 至 125MHz
  • 能够为同步开关模式电源配置独立的时钟输出
  • JTAG和I2C/SMBus/PMBus™接口

产品概述

UCD90160 是一款 16 轨 PMBus/I2C 可寻址电源定序器和监控器。该器件集成了一个 12 位 ADC，可监控多达 16 个电源电压输入。 26个GPIO引脚可被用于电源启用，加电复位信号，外部中断，级联，或者其它系统功能。这些引脚中的12个引脚提供PWM功能。使用这些引脚，UCD90160 可支持裕度调节以及通用 PWM 功能。 运用引脚选择电压轨状态功能可实现特定的电源状态。该功能允许使用多达3个GPI来启用和停用任意电压轨。对于执行系统低功耗模式及用于硬件设备的高级配置和电源接口 (ACPI) 规范而言，这一点是很有用处的。这个TI的 融合数字电源™设计人员软件用于器件配置。这款基于PC的图形用户界面 (GUI) 提供了一种用于配置，存储和监视所有系统操作参数的直观界面。
查看全部

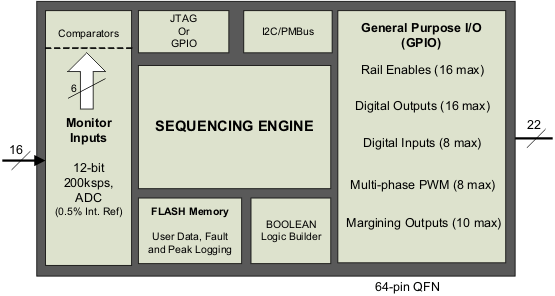

UCD90160RGCT 电路图

UCD90160RGCT 电路图

UCD90160RGCT 电路图
