UCD90124ARGCT

Texas Instruments PMIC - 监控器
  • 封装：64-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$13.41-$17.14

更新日期：2024-04-01

UCD90124ARGCT

Texas Instruments PMIC - 监控器

产品简介：具有风扇控制和 ACPI 支持的 12 轨序列发生器和系统安全监视器

查看详情

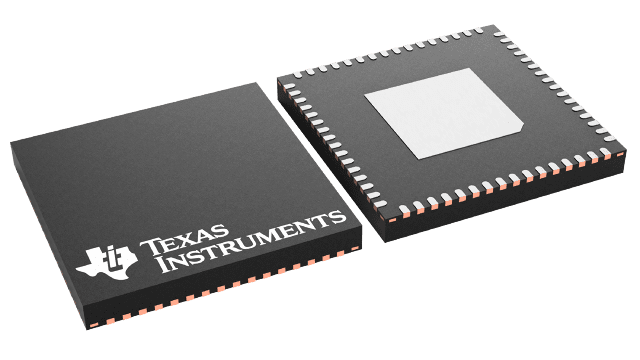

  • 封装：64-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$13.41-$17.14

UCD90124ARGCT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

UCD90124ARGCT 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 监控器
  • 系列：-
  • 类型：序列发生器
  • 监视电压数目：12
  • 输出：-
  • 复位：低有效
  • 复位超时：最小为 2 µs
  • 电压 - 阀值：可调节/可选择
  • 工作温度：-40°C ~ 110°C
  • 安装类型：表面贴装
  • 封装/外壳：64-VFQFN 裸露焊盘
  • 供应商设备封装：64-VQFN 裸露焊盘（9x9）
  • 包装：®
  • 其它名称：296-30249-6

产品特性

  • 可对 12 个电压轨进行监控和排序所有电压轨每 400µs 进行一次采样具有 2.5V、0.5% 内部 VREF 的 12 位 ADC 排序基于时间、电压轨及引脚相关性每个监控器具有 4 个可编程欠压和过压阈值
  • 所有电压轨每 400µs 进行一次采样
  • 具有 2.5V、0.5% 内部 VREF 的 12 位 ADC
  • 排序基于时间、电压轨及引脚相关性
  • 每个监控器具有 4 个可编程欠压和过压阈值
  • 每个监控器可提供非易失性误差及峰值日志记录（多达 12 个故障详细条目）
  • 可对 10 个电压轨进行闭环裕度调节 裕度输出可调节轨电压以匹配用户定义的裕度阈值
  • 裕度输出可调节轨电压以匹配用户定义的裕度阈值
  • 可编程的看门狗计时器和系统复位
  • 灵活的数字 I/O 配置
  • 引脚选择电压轨状态
  • 多相位 PWM 时钟发生器时钟频率为 15.259kHz 至 125MHz能够为同步开关模式电源配置独立的时钟输出
  • 时钟频率为 15.259kHz 至 125MHz
  • 能够为同步开关模式电源配置独立的时钟输出
  • JTAG和I2C/SMBus/PMBus™接口
  • 风扇控制和监控系统功能 支持四个风扇，具有五个用户自定义速度和温度设置点 支持两线、三线和四线风扇
  • 支持四个风扇，具有五个用户自定义速度和温度设置点
  • 支持两线、三线和四线风扇

产品概述

UCD90124A 是一款 12 轨 PMBus/I2C 可寻址电源排序器和监视器。该器件集成了一个12位ADC， 此ADC可监视多达 12个电源电压输入。 26个GPIO引脚可被用于电源启用，加电复位信号，外部中断，级联，或者其它系统功能。这些引脚中的12个引脚提供PWM功能。 通过使用这些引脚，UCD90124A支持风扇控制，裕度调节，和通用PWM功能。 运用引脚选定电压轨状态功能可实现特定的电源状态。该功能允许使用多达3个GPI来启用和停用任意电压轨。对于执行系统低功耗模式及用于硬件设备的高级配置和电源接口 (ACPI) 规范而言，这一点是很有用处的。这个TI的 融合数字电源™设计人员软件用于器件配置。这款基于PC的图形用户界面 (GUI) 提供了一种用于配置，存储和监视所有系统操作参数的直观界面。
