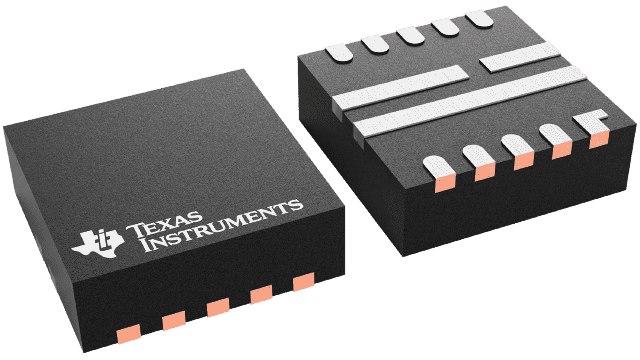

UCD74106RGMT

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器
  • 封装：13-VFQFN
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$2.12752

更新日期：2024-04-01

UCD74106RGMT

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：数字同步降压功率驱动器

查看详情
  • 封装：13-VFQFN
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$2.12752

UCD74106RGMT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

UCD74106RGMT 中文资料属性参数

  • 标准包装：250
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 开关稳压器
  • 系列：-
  • 类型：降压（降压）
  • 输出类型：-
  • 输出数：1
  • 输出电压：-
  • 输入电压：2.2 V ~ 16 V
  • PWM 型：-
  • 频率 - 开关：2MHz
  • 电流 - 输出：6A
  • 同步整流器：是
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：13-VFQFN
  • 包装：带卷 (TR)
  • 供应商设备封装：13-VQFN（3x3）

产品特性

  • 具有单相位与多相位同步降压转换器驱动器的全集成电源开关
  • 与 TI Fusion 数字电源控制器完全兼容，（UCD91xx 和 UCD92xx 系列）
  • 与模拟域控制器兼容
  • 宽泛的输入电压： 4.5V 至 18V 支持外部偏置电源，低至 2.2V 的工作输入电压
  • 4.5V 至 18V
  • 支持外部偏置电源，低至 2.2V 的工作输入电压
  • 高达 6A 的输出电流
  • 工作开关频率 2MHz
  • 具有电流限制标记的电流限值
  • VIN 提供板载经稳压 6V 驱动器电源
  • 热保护及监控
  • 单相位与多相位应用的数控同步降压功率级
  • 台式机、服务器、电信以及笔记本应用的小型高效稳压器
  • 同步降压功率级

产品概述

UCD74106 是一款可驱动降压电源的完整电源系统 ()。 在一个单片解决方案中全面集成高侧 MOSFET，低侧金属氧化物半导体场效应晶体管 (MOSFET)，驱动器，电流感测电路以及必要的保护功能，以有助于实现最小尺寸与最高效率。 驱动器电路可在同步降压电路中为高侧 NMOS 开关和低侧 NMOS 同步整流器提供高充电及放电电流。 MOSFET 栅极由内部已稳压 VGG 电源驱动至 6.25V。 可禁用内部 VGG 稳压器，以允许用户提供一个独立的栅极驱动电压。 这种高灵活性支持 2.2V 至 18V 的宽功率转换输入电压。内部欠压闭锁 (UVLO) 逻辑可在允许芯片工作之前确保 VGG 正常。驱动逻辑模块可支持两个工作模式中的一个。 在同步模式下，该逻辑模块可使用 PWM 信号来控制高侧与低侧栅极驱动信号。 已优化死区时间以防止交叉传导。 同步整流器使能 (SRE) 引脚在 PWM 信号为低电平时控制低侧 MOSFET 是否打开。
查看全部

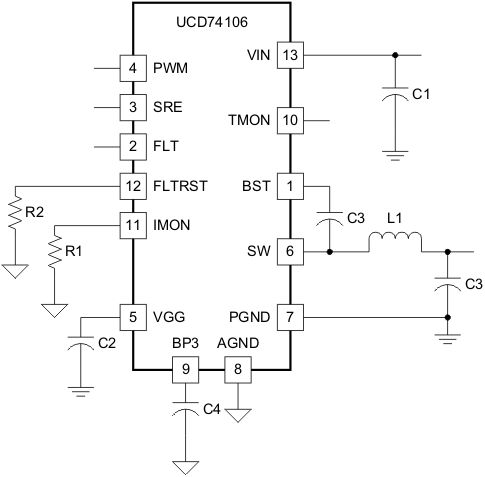

UCD74106RGMT 电路图
