UCD7100PWP

Texas Instruments PMIC - MOSFET，电桥驱动器 - 外部开关
  • 封装：14-TSSOP （0.173"，4.40mm 宽）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$2.22

更新日期：2024-04-01

UCD7100PWP

Texas Instruments PMIC - MOSFET，电桥驱动器 - 外部开关

产品简介：具有电流感应的数字控制兼容单输出低侧 +/- 4A MOSFET 驱动器

查看详情
  • 封装：14-TSSOP （0.173"，4.40mm 宽）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$2.22

UCD7100PWP 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

UCD7100PWP 中文资料属性参数

  • 标准包装：90
  • 类别：集成电路 (IC)
  • 家庭：PMIC - MOSFET，电桥驱动器 - 外部开关
  • 系列：-
  • 配置：低端
  • 输入类型：非反相
  • 延迟时间：25ns
  • 电流 - 峰：4A
  • 配置数：1
  • 输出数：1
  • 高端电压 - 最大（自引导启动）：-
  • 电源电压：4.5 V ~ 15 V
  • 工作温度：-40°C ~ 105°C
  • 安装类型：表面贴装
  • 封装/外壳：14-TSSOP （0.173"，4.40mm 宽）裸露焊盘
  • 供应商设备封装：14-HTSSOP
  • 包装：管件
  • 其它名称：296-18042-5

产品特性

  • 可调节电流限制保护
  • 3.3V、10mA 内部稳压器
  • 兼容 DSP/µC 的输入
  • 单路 ±4A TrueDrive™高电流驱动器
  • 2.2nF 负载时的上升时间和下降时间典型值为 10ns
  • 25ns 输入至输出传播延迟
  • 25ns 电流检测到输出延迟
  • 可编程的电流限制阈值
  • 数字输出电流限制标志
  • 4.5V 至 15V 电源电压范围
  • 额定温度为 –40°C 至 105°C
  • 无铅封装

产品概述

UCD7100 器件是数字控制兼容型 UCD7K 系列驱动器，适用于使用数字控制技术、需要快速提供本地峰值电流限制保护的应用。UCD7100 是一款 ±4A 低侧高电流 MOSFET 栅极驱动器，支持 UCD9110 或 UCD9501 等数字电源控制器连接单端拓扑的功率级。它可提供逐周期电流限制功能，具有可编程阈值以及可由主机控制器监测的数字输出电流限制标志。借助 25ns 快速逐周期电流限制保护功能，万一出现数字系统无法及时应对故障的情况，驱动器就可以关闭功率级。
查看全部

UCD7100PWP 数据手册

数据手册 说明 数量 操作
UCD7100PWP

Digital Control Compatible Single Low-Side ?-A MOSFET Driver with Current Sense

 22 Pages页,409K 查看
UCD7100PWPR

Digital Control Compatible Single Low-Side ?-A MOSFET Driver with Current Sense

 22 Pages页,409K 查看
UCD7100PWPRG4

Digital Control Compatible Single Low-Side ?-A MOSFET Driver with Current Sense

 22 Pages页,409K 查看

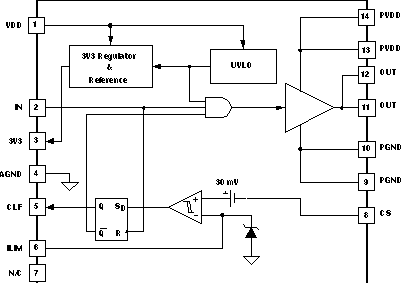

UCD7100PWP 电路图

UCD7100PWP 电路图

UCD7100PWP 电路图
