UCC3808ADTR-1G4

Texas Instruments PMIC - 稳压器 - DC DC 切换控制器
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.337

更新日期：2024-04-01 00:04:00

UCC3808ADTR-1G4

Texas Instruments PMIC - 稳压器 - DC DC 切换控制器

产品简介：具有放电晶体管、12.5/8.3V UVLO、温度范围为 0°C 至 70°C 的低功耗电流模式推挽式 PWM

查看详情
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.337

UCC3808ADTR-1G4 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

UCC3808ADTR-1G4 中文资料属性参数

  • 标准包装：2,500
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 切换控制器
  • 系列：-
  • PWM 型：电流模式
  • 输出数：2
  • 频率 - 最大：1MHz
  • 占空比：50%
  • 电源电压：8.3 V ~ 15 V
  • 降压：是
  • 升压：是
  • 回扫：无
  • 反相：无
  • 倍增器：无
  • 除法器：无
  • Cuk：无
  • 隔离：是
  • 工作温度：0°C ~ 70°C
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 包装：带卷 (TR)

产品特性

  • 采用推挽配置的双路输出驱动级
  • 采用了用于改善动态响应的电流检测放电晶体管
  • 130µA 典型启动电流
  • 1mA 典型运行电流
  • 工作频率至 1MHz
  • 内部软启动
  • 增益带宽积为 2MHz 的片上误差放大器
  • 片上 VDD 钳位
  • 能够提供 500mA 峰值拉电流和 1A 峰值灌电流的输出驱动级

产品概述

UCCx808A 器件是一系列 BiCMOS 推挽式高速低功耗脉宽调制器。UCCx808A 包含离线或直流/直流固定频率电流模式开关电源所需的全部控制和驱动电路，同时最大限度减少了外部器件数。UCCx808A 双路输出驱动级以推挽配置方式排列。两个输出均利用一个切换触发器在振荡器频率的一半处进行切换。两个输出间的死区时间通常为 60ns 至 200ns，具体取决于计时电容器和电阻器的值，因此可将每个输出级占空比的值限制为小于 50%。UCCx808A 系列提供各种封装选项和温度范围选项，并支持选择欠压锁定电平。此系列器件具有适用于离线和电池供电系统的 UVLO 阈值和磁滞选项。UCCx808A 是 UCC3808 系列的增强版本。两者之间的最大差异在于，A 版本在 CS 引脚与地之间采用一个内部放电晶体管，该晶体管在振荡器死区时间期间的每个时钟周期内都保持激活状态。此特性会在每个周期期间对 CS 引脚上的任何滤波电容进行放电，这有助于最大限度减小滤波电容器的值并缩短电流检测延时。
查看全部

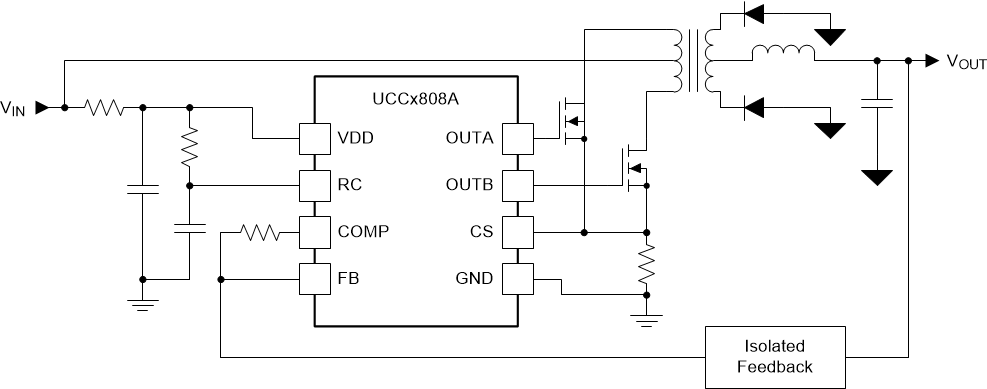

UCC3808ADTR-1G4 电路图

UCC3808ADTR-1G4 电路图

UCC3808ADTR-1G4 电路图
