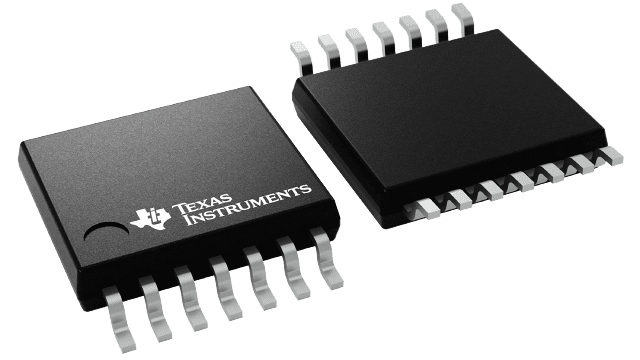

UCC29910APW

Texas Instruments PMIC - PFC（功率因数修正）
  • 封装：14-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$3.3825

更新日期：2024-04-01

UCC29910APW

Texas Instruments PMIC - PFC（功率因数修正）

产品简介：降压 PFC 控制器

查看详情
  • 封装：14-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$3.3825

UCC29910APW 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

UCC29910APW 中文资料属性参数

  • 标准包装：90
  • 类别：集成电路 (IC)
  • 家庭：PMIC - PFC（功率因数修正）
  • 系列：-
  • 模式：平均电流
  • 频率 - 开关：94kHz ~ 106kHz
  • 电流 - 启动：-
  • 电源电压：3 V ~ 3.6 V
  • 工作温度：-40°C ~ 105°C
  • 安装类型：表面贴装
  • 封装/外壳：14-TSSOP（0.173"，4.40mm 宽）
  • 供应商设备封装：14-TSSOP
  • 包装：管件

产品特性

  • 降压功率因数校正用于在整个线路输入电压范围内实现高效率
  • 低离线启动电流，并采用了旨在实现快速启动及软起动的 SmartStart 算法。
  • 可兼容依靠 AC 线路的阻性或传输晶体管馈电型启动方式
  • 针对待机和轻负载条件的低功耗 SmartBurst 模式
  • 用于 PFC 控制及过流保护的电流检测输入
  • 线路检测欠压闭锁 (UVLO)
  • 用于外部启动耗尽型 FET 的检测及驱动控制
  • 闭锁故障输入引脚
  • 应用 高效率 AC-DC 适配器 扁平和高密度适配器
  • 高效率 AC-DC 适配器
  • 扁平和高密度适配器

产品概述

对于需要高功率因数 (>0.9) 并希望满足 IEC 61000-3-2 规范要求的设计人员，UCC29910A 降压功率因数校正 (PFC) 控制器在通用线路输入电压范围内提供了相对平坦的高效性能。 固有的浪涌电流限制功能基于一种降压拓扑，可免除增设额外组件的需要。 凭借 84 V 的典型总线电压，该拓扑非常适用于低电压应力下游稳压/隔离功率链路，例如：受控于 UCC29900 的半桥段，（德州仪器文献编号：SLUS923). 这种组合所产生的共模噪声很低，从而降低了滤波要求并实现了异常高的转换效率。UCC29910A 拥有 AC 线路欠压闭锁 (UVLO) 及旨在实现快速启动的受控软起动功能。 通过运用旨在实现同类最佳之无负载及轻负载性能的高级电源管理算法，提升了轻负载效率。
查看全部

UCC29910APW 电路图

UCC29910APW 电路图

UCC29910APW 电路图
