UCC28070APWR

Texas Instruments PMIC - PFC（功率因数修正）
  • 封装：20-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$2.594

更新日期：2024-04-01

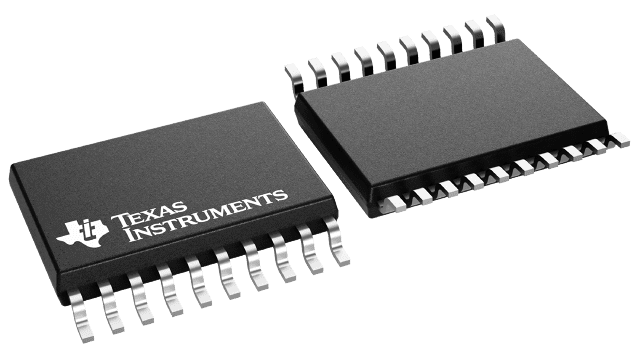

UCC28070APWR

Texas Instruments PMIC - PFC（功率因数修正）

产品简介：具有扩展频率范围（10kHz 至 300kHz）的两相交错式 CCM PFC 控制器

查看详情
  • 封装：20-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$2.594

UCC28070APWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

UCC28070APWR 中文资料属性参数

  • 标准包装：2,000
  • 类别：集成电路 (IC)
  • 家庭：PMIC - PFC（功率因数修正）
  • 系列：-
  • 模式：连续导电（CCM）
  • 频率 - 开关：可调式
  • 电流 - 启动：20mA
  • 电源电压：11.2 V ~ 21 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：20-TSSOP（0.173"，4.40mm 宽）
  • 供应商设备封装：20-TSSOP
  • 包装：带卷 (TR)

产品特性

  • 具有固有电流匹配的交错平均电流模式 PWM 控制
  • 先进的电流合成器电流检测可实现卓越的效率
  • 具有内部量化电压前馈校正的高线性乘法器输出，用于近单位 PF
  • 扩展范围可编程频率（10kHz 至 300kHz）
  • 可编程最大占空比钳位
  • 可编程频率抖动速率和幅度，可增强 EMI 降低水平 幅度：3kHz 至 30kHz 速率: 高达 30kHz
  • 幅度：3kHz 至 30kHz
  • 速率: 高达 30kHz
  • 外部时钟同步功能
  • 通过电压放大器输出电流的压摆率校正增强了负载和线路瞬态响应
  • 可编程峰值电流限制
  • 辅助电源 UVLO、过压保护、开环检测和 PFC 启用监控
  • 外部 PFC 禁用接口
  • VSENSE 和 VINAC 引脚上的开路保护
  • 可编程软启动

产品概述

UCC28070A 器件是 UCC28070 器件的扩展频率范围衍生产品，能够在大功率应用中基于 IGBT 功率开关的 PFC 转换器所需的低开关频率下工作。UCC28070A 器件能够在 10kHz 至 300kHz 的频率范围内运行，相比最小运行频率被限制为 30kHz 的 UCC28070 器件，扩展了运行范围。UCC28070A 器件也提供了 UCC28070 器件的所有其他特性和优势。180° 异相交错操作可大幅减少输入和输出端的波纹电流，这使得器件能够以更低的成本轻松滤除传导电磁干扰 (EMI)。与 UCC28070 器件一样，UCC28070A 器件也具有多项创新功能，包括电流合成和量化电压前馈，以促进 PF、效率、THD 和瞬态响应方面的性能增强。频率抖动、时钟同步和压摆率增强等功能进一步扩大了性能增强的潜力。UCC28070A 器件中也提供了 UCC28070 器件中的所有保护功能，例如输出过压检测、可编程峰值电流限制、欠压锁定和开环保护。
