UCC27324QDRQ1

Texas Instruments PMIC - MOSFET，电桥驱动器 - 外部开关
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.192-$2.55

更新日期：2024-04-01

UCC27324QDRQ1

Texas Instruments PMIC - MOSFET，电桥驱动器 - 外部开关

产品简介：汽车类同相 4A/4A 双通道低侧栅极驱动器

查看详情
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.192-$2.55

UCC27324QDRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

UCC27324QDRQ1 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - MOSFET，电桥驱动器 - 外部开关
  • 系列：-
  • 配置：低端
  • 输入类型：非反相
  • 延迟时间：25ns
  • 电流 - 峰：4A
  • 配置数：2
  • 输出数：2
  • 高端电压 - 最大（自引导启动）：-
  • 电源电压：4.5 V ~ 15 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 供应商设备封装：8-SOIC
  • 包装：®
  • 其它名称：296-23486-6

产品特性

  • 符合汽车应用要求
  • 业界通用引脚排列
  • 可在米勒平坦区提供 ±4A 的高电流驱动
  • 即使在低电源电压下也能实现高效的恒流源
  • 与电源电压无关的 TTL 和 CMOS 兼容输入
  • 1.8nF 负载时的上升时间和下降时间典型值分别为 20ns 和 15ns
  • 输入下降和上升时的典型传播延迟时间分别为 25ns 和 35ns
  • 电源电压为 4V 至 15V
  • 电源电流为 0.3mA
  • 可以并联双输出以获得更高的驱动电流
  • T J 额定值范围为 –40°C 至 125°C
  • 并联双极和 CMOS 晶体管的 TrueDrive™ 输出架构

产品概述

UCC27324-Q1 高速双路 MOSFET 驱动器可向容性负载提供大峰值电流。通过使用本身能够最大限度减少击穿电流的设计，这些驱动器可在 MOSFET 开关切换期间，在米勒平坦区域提供最需要的 4A 电流。独特的双极和 MOSFET 混合输出级并联，可在低电源电压下实现高效的拉电流和灌电流。该器件采用标准的 SOIC-8 (D) 封装。
查看全部

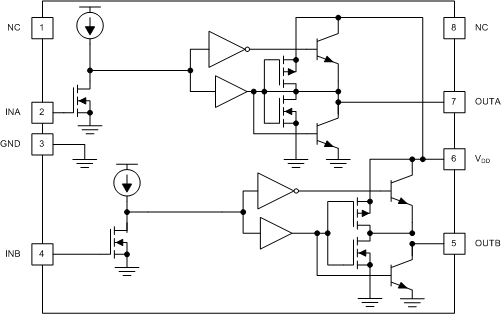

UCC27324QDRQ1 电路图

UCC27324QDRQ1 电路图

UCC27324QDRQ1 电路图
