UCC25706QDRQ1

Texas Instruments PMIC - 稳压器 - DC DC 切换控制器
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.341-$2.87

更新日期：2024-04-01

UCC25706QDRQ1

Texas Instruments PMIC - 稳压器 - DC DC 切换控制器

产品简介：汽车类 8V 至 15V、高达 4MHz 电压模式 PWM 控制器

查看详情
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.341-$2.87

UCC25706QDRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

UCC25706QDRQ1 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 切换控制器
  • 系列：-
  • PWM 型：电压模式
  • 输出数：1
  • 频率 - 最大：4MHz
  • 占空比：93%
  • 电源电压：8 V ~ 15 V
  • 降压：无
  • 升压：是
  • 回扫：是
  • 反相：无
  • 倍增器：无
  • 除法器：无
  • Cuk：无
  • 隔离：无
  • 工作温度：-40°C ~ 125°C
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 包装：®
  • 其它名称：296-28418-6

产品特性

  • 符合汽车应用要求
  • 工作频率高于 4 MHz
  • 集成型振荡器/ 电压前馈补偿
  • 大于 4:1 的输入电压范围
  • 25 ns 电流限制延迟
  • 可编程最大占空比钳位
  • 光耦合器接口
  • 50 µA 启动电流
  • 1 MHz 时，工作电流为 4.2 mA
  • 闭锁电流超过 100mA，符合 JESD78 Class I 标准
  • 业界最小占位面积的 8 引脚 MSOP封装可最大限度地缩减电路板面积与厚度

产品概述

UCC25705-Q1 与 UCC25706-Q1 器件是具有快速过压保护的 8 引脚电压模式一次侧控制器。 上述器件可在高性能隔离与非隔离电源转换器中用作内核高速构建块。UCC25705-Q1/UCC25706-Q1 器件具有支持集成型前馈补偿的高速振荡器，可提高转换器性能。 针对 25 ns 输出延迟时间的典型电流感测可对过载情况实现快速响应。 此外，该 IC 还可为实现更高保护功能提供可编程最大占空比钳位，其也可针对振荡器进行禁用，在尽可能大的占空比下运行。提供两个 UVLO 选项。 具有更低启动电压的 UCC25705-Q1 旨在满足 DC 至 DC 转换器的需求，而更高启动电压及更宽 UVLO 范围的 UCC25706-Q1 则更适用于离线应用。UCC2570x-Q1 系列采用 8 引脚 SOIC (D) 封装。
查看全部

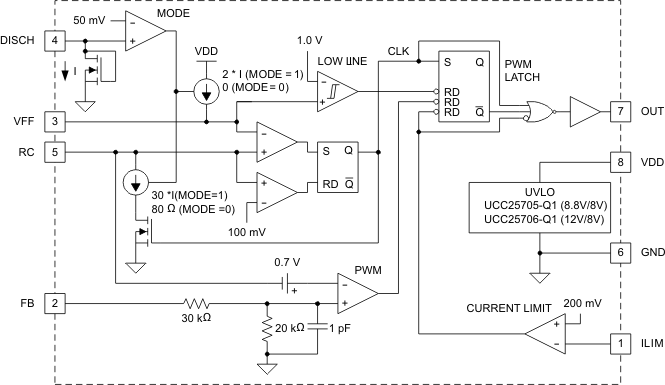

UCC25706QDRQ1 电路图

UCC25706QDRQ1 电路图

UCC25706QDRQ1 电路图
