UC3845D8TR

Texas Instruments PMIC - 稳压器 - DC DC 切换控制器
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.532

更新日期：2024-04-01

UC3845D8TR

Texas Instruments PMIC - 稳压器 - DC DC 切换控制器

产品简介：具有 8.4V/7.6V UVLO 和 50% 占空比、温度范围为 0°C 至 70°C 的单端 500KHz 电流模式 PWM 控制器

查看详情
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.532

UC3845D8TR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

UC3845D8TR 中文资料属性参数

  • 标准包装：2,500
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 切换控制器
  • 系列：-
  • PWM 型：电流模式
  • 输出数：1
  • 频率 - 最大：500kHz
  • 占空比：50%
  • 电源电压：8.2 V ~ 25 V
  • 降压：是
  • 升压：是
  • 回扫：是
  • 反相：无
  • 倍增器：无
  • 除法器：无
  • Cuk：无
  • 隔离：无
  • 工作温度：0°C ~ 70°C
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 包装：带卷 (TR)

产品特性

  • 针对离线和 DC-DC 转换器进行了优化
  • 低启动电流 (< 1mA)
  • 自动前馈补偿
  • 逐脉冲电流限制
  • 增强型负载响应特性
  • 带有迟滞的欠压锁定
  • 双脉冲抑制
  • 高电流图腾柱输出
  • 内部调整的带隙参考
  • 高达 500kHz 工作频率
  • 具有低输出电阻的误差放大器

产品概述

UCx84x 系列控制集成电路提供了实现离线式或直流/直流固定频率电流模式控制方案所需的特性，并使用了最少的外部元件。内部实现的电路包括欠压锁定 (UVLO)、其特点是启动电流小于 1mA ，且精密基准用于调整误差放大器处的准度性。其它内部电路包括用于确保锁存操作的逻辑、提供电流限制控制的脉宽调制 (PWM) 比较器以及设计用于拉取或灌入高峰值电流的图腾柱输出级。当处于关闭状态时，适合用于驱动 N 沟道 MOSFET 的输出级为低电平。UCx84x 系列提供了多种封装选项、温度范围选项、最大占空比选择、导通和关断阈值以及迟滞范围选择。具有较高导通或关断迟滞的器件是离线电源的理想选择，而具有较窄迟滞范围的器件则适用于 DC-DC 应用。UC184x 器件指定的工作温度为 -55°C 至 125°C，UC284x 系列指定的工作温度为 –40°C 至 85°C，而 UC384x 系列指定的工作温度为 0°C 至 70°C。
查看全部

UC3845D8TR 数据手册

数据手册 说明 数量 操作
UC3845D8TR

Current Mode PWM Controller

 3 Pages页,938K 查看

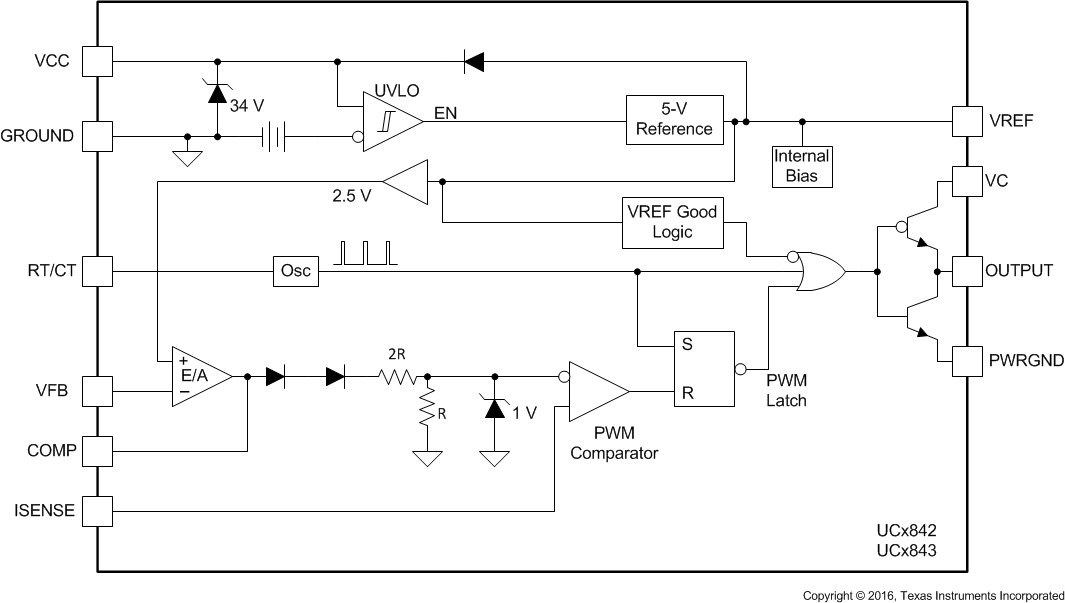

UC3845D8TR 电路图

UC3845D8TR 电路图

UC3845D8TR 电路图
