- 封装：14-SOIC（0.154"，3.90mm 宽）
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：带卷 (TR)
- 参考价格：$0.6384
更新日期：2024-04-01
产品简介：具有 8.4V/7.6V UVLO 和 50% 占空比、温度范围为 –40°C 至 85°C 的单端 500KHz 电流模式 PWM 控制器
查看详情- 封装：14-SOIC（0.154"，3.90mm 宽）
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：带卷 (TR)
- 参考价格：$0.6384
UC2845DTR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI/德州仪器
-
21+
SOP14 -
9862
-
杭州
-
-
-
只做原装现货，大量现货热卖
-
TI(德州仪器)
-
SOIC-14
2022+ -
12000
-
上海市
-
-
-
原装可开发票
UC2845DTR 中文资料属性参数
- 标准包装：2,500
- 类别：集成电路 (IC)
- 家庭：PMIC - AC-DC 转换器，离线开关
- 系列：-
- 输出隔离：隔离
- 频率范围：47kHz ~ 57kHz
- 输入电压：8.2 V ~ 30 V
- 输出电压：4.95 V ~ 5.05 V
- 功率（瓦特）：-
- 工作温度：-40°C ~ 85°C
- 封装/外壳：14-SOIC（0.154"，3.90mm 宽）
- 供应商设备封装：*
- 包装：带卷 (TR)
产品特性
- 针对离线和 DC-DC 转换器进行了优化
- 低启动电流 (< 1mA)
- 自动前馈补偿
- 逐脉冲电流限制
- 增强型负载响应特性
- 带有迟滞的欠压锁定
- 双脉冲抑制
- 高电流图腾柱输出
- 内部调整的带隙参考
- 高达 500kHz 工作频率
- 具有低输出电阻的误差放大器
产品概述
UCx84x 系列控制集成电路提供了实现离线式或直流/直流固定频率电流模式控制方案所需的特性，并使用了最少的外部元件。内部实现的电路包括欠压锁定 (UVLO)、其特点是启动电流小于 1mA ，且精密基准用于调整误差放大器处的准度性。其它内部电路包括用于确保锁存操作的逻辑、提供电流限制控制的脉宽调制 (PWM) 比较器以及设计用于拉取或灌入高峰值电流的图腾柱输出级。当处于关闭状态时，适合用于驱动 N 沟道 MOSFET 的输出级为低电平。UCx84x 系列提供了多种封装选项、温度范围选项、最大占空比选择、导通和关断阈值以及迟滞范围选择。具有较高导通或关断迟滞的器件是离线电源的理想选择，而具有较窄迟滞范围的器件则适用于 DC-DC 应用。UC184x 器件指定的工作温度为 -55°C 至 125°C，UC284x 系列指定的工作温度为 –40°C 至 85°C，而 UC384x 系列指定的工作温度为 0°C 至 70°C。
UC2845DTR 数据手册
| 数据手册 | 说明 | 数量 | 操作 |
|---|---|---|---|
 UC2845DTR
|
Current Mode PWM Controller |
3 Pages页,938K | 查看 |
|
UC2845DTRG4
|
Current-Mode PWM Controller 14-SOIC -40 to 85 |
24页,728K | 查看 |

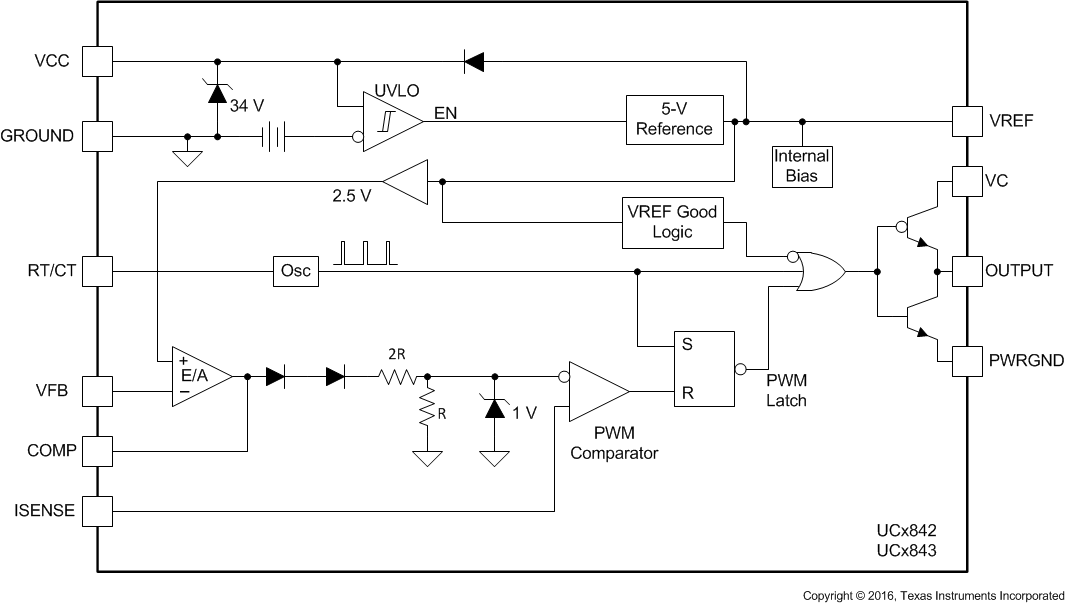

UC2845DTR 电路图
UC2845DTR 电路图
