UC2843AQD8RQ1

Texas Instruments PMIC - AC-DC 转换器，离线开关
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.2814-$2.74

更新日期：2024-04-01

UC2843AQD8RQ1

Texas Instruments PMIC - AC-DC 转换器，离线开关

产品简介：汽车类 8.5V 至 30V、高达 500kHz 电流模式 PWM 控制器

查看详情
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.2814-$2.74

UC2843AQD8RQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

UC2843AQD8RQ1 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - AC-DC 转换器，离线开关
  • 系列：-
  • 输出隔离：隔离
  • 频率范围：47kHz ~ 57kHz
  • 输入电压：8.2 V ~ 30 V
  • 输出电压：4.95 V ~ 5.05 V
  • 功率（瓦特）：-
  • 工作温度：-40°C ~ 125°C
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 供应商设备封装：*
  • 包装：®
  • 其它名称：296-24809-6

产品特性

  • 符合汽车应用要求
  • 工作温度范围为 –40°C 至 125°C
  • 针对离线和直流/直流转换器进行了优化
  • 低启动电流 (<0.5mA)
  • 经修整的振荡器放电电流
  • 自动前馈补偿
  • 逐脉冲电流限制
  • 增强型负载响应特性
  • 带有迟滞功能的欠压锁定
  • 双脉冲抑制
  • 高电流图腾柱输出
  • 内部调整的带隙参考
  • 500kHz 工作频率
  • 低 RO误差放大器
  • 使用 UC2843A-Q1 并借助 WEBENCH Power Designer 创建定制设计方案

产品概述

UC2843A-Q1 控制器件是 UC2843 的引脚对引脚兼容改进版本。该器件提供了控制开关模式电源电流模式所必需的功能，并且具备下述改进的特性。规定的启动电流不到 0.5mA。振荡器放电电流调整为 8.3mA。欠压锁定期间，输出级可在 VCC 高于 5V 时，以低于 1.2V 的电压灌入至少 10mA 的电流。
查看全部

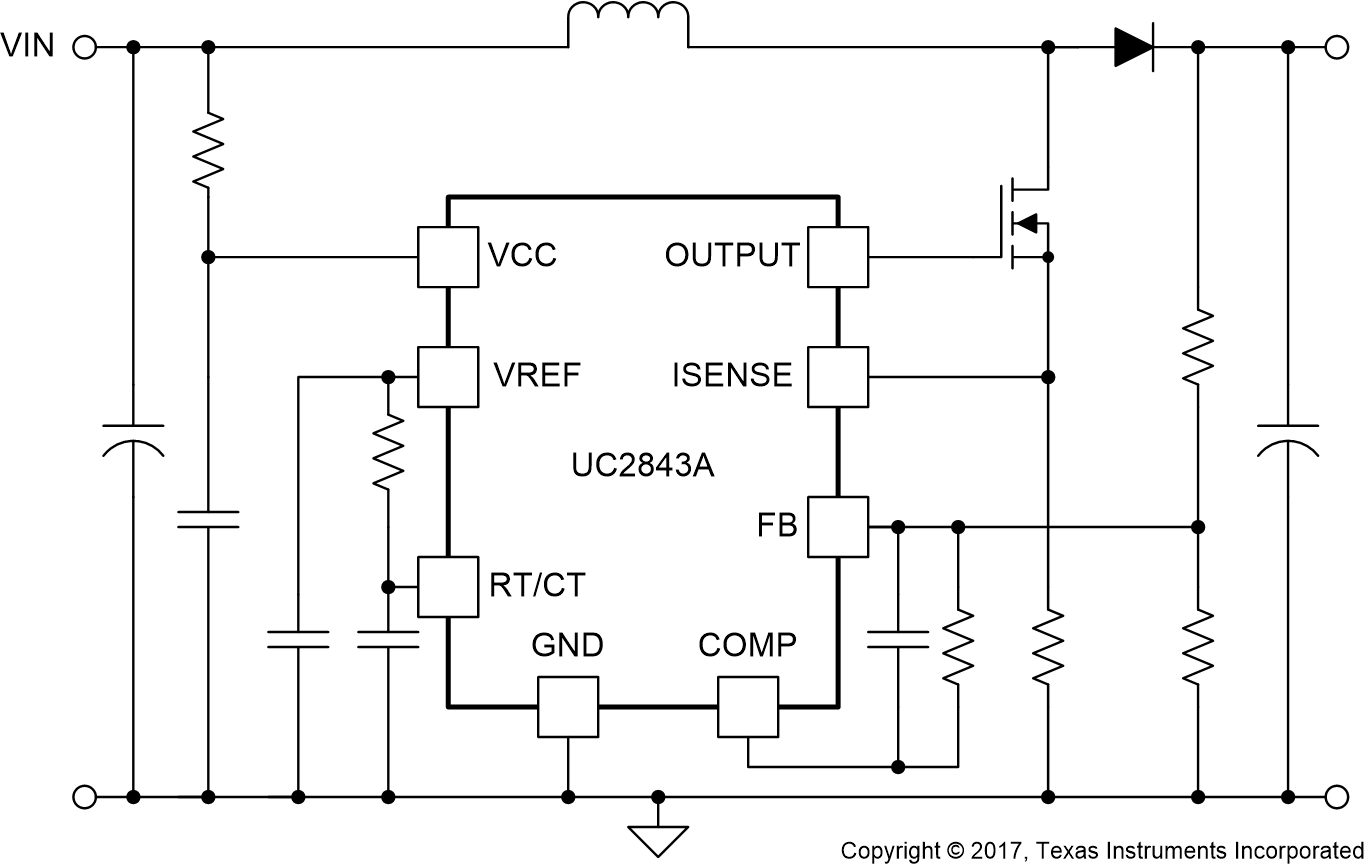

UC2843AQD8RQ1 电路图

UC2843AQD8RQ1 电路图

UC2843AQD8RQ1 电路图
