UA9638CP

Texas Instruments 接口 - 驱动器，接收器，收发器
  • 封装：8-DIP（0.300"，7.62mm）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$0.22275-$0.66

更新日期：2024-04-01

UA9638CP

Texas Instruments 接口 - 驱动器，接收器，收发器

产品简介：双路高速差分线路驱动器

查看详情
  • 封装：8-DIP（0.300"，7.62mm）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$0.22275-$0.66

UA9638CP 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

UA9638CP 中文资料属性参数

  • 标准包装：50
  • 类别：集成电路 (IC)
  • 家庭：接口 - 驱动器，接收器，收发器
  • 系列：-
  • 类型：线路驱动器，发射器
  • 驱动器/接收器数：2/0
  • 规程：RS422
  • 电源电压：4.75 V ~ 5.25 V
  • 安装类型：通孔
  • 封装/外壳：8-DIP（0.300"，7.62mm）
  • 供应商设备封装：8-PDIP
  • 包装：管件
  • 其它名称：296-15059-5

产品特性

  • 符合或超出 ANSI 标准 EIA/TIA-422-B
  • 由单个 5V 电源供电
  • 驱动低至 50Ω 负载，高达 15Mbps
  • TTL 和 CMOS 输入兼容性
  • 输出短路保护
  • 可与 DS9638 互换

产品概述

uA9638 是一款双路高速差分线路驱动器，可满足 ANSI 标准 EIA/TIA-422-B 的要求。输入是 TTL 和 CMOS 兼容型输入，并且具有输入钳位二极管。肖特基(Schottky)钳位二极管晶体管用于大大减少传播延迟时间。该器件由单个 5V 电源供电并采用 8 引脚封装。uA9638 提供高速驱动低阻抗负载所需的电流。在设计正确的系统中，通常搭配使用双绞线电缆和差分接收器，基带数据速率传输可高达甚至超过 15Mbps。uA9637A 双路线路接收器通常用作接收器。要在同样的引脚配置下获得更快的开关速度，请参阅 SN75ALS191。uA9638 的工作温度范围是 0°C 至 70°C。
查看全部

UA9638CP 数据手册

数据手册 说明 数量 操作
uA9638CP

DUAL HIGH-SPEED DIFFERENTIAL LINE DRIVER

 5 Pages页,79K 查看
UA9638CPE4

Dual High-Speed Differential Line Driver 8-PDIP 0 to 70

10页,364K 查看

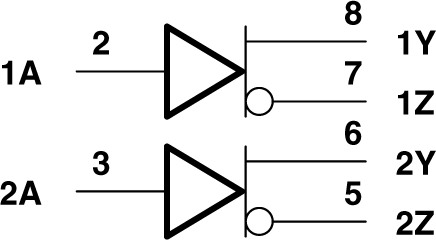

UA9638CP 电路图

UA9638CP 电路图

UA9638CP 电路图
