TVB1440RGZR

Texas Instruments 视频处理

产品简介：具有均衡功能的 4 通道电视转接驱动器

查看详情

TVB1440RGZR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TVB1440RGZR 中文资料属性参数

  • 现有数量：0现货10,000Factory查看交期
  • 价格：2,500 : ￥139.25844卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 功能：转接驱动器
  • 应用：视频显示器
  • 标准：-
  • 控制接口：I2C
  • 电压 - 供电：3.0V ~ 3.6V
  • 安装类型：表面贴装型
  • 封装/外壳：48-VFQFN 裸露焊盘
  • 供应商器件封装：48-VQFN（7x7）

产品特性

  • 兼容电视聚合视频信号发送设备
  • 兼容 FPD-Link II 接口
  • 适合于数字电视芯片组和 TCON 板
  • 四通道转接驱动器，支持 600Mbps 至 5Gbps 范围内的数据速率
  • 采用 3.3V 和 1.1V 电源，可实现低功耗运行
  • 4 通道操作下的运行功耗为 175mW
  • 2mW 关断功耗
  • 高度可配置的输入均衡功能，有 8 种控制设置 0dB 至 15dB
  • 0dB 至 15dB
  • 4 种预加强控制设置 0、3、6 和 9dB
  • 0、3、6 和 9dB
  • 4 种输出电压摆幅控制设置 350、500、700 和 1000mV
  • 350、500、700 和 1000mV
  • 通过 I2C 控制来配置器件以实现最佳性能
  • 扩展温度范围为 -40℃ 至 85°C
  • 2kV 人体模型 (HBM) 和 500V 充电器件模型 (CDM) 静电放电 (ESD) 保护
  • 48 引脚四方扁平无引线 (QFN) 封装 (7mm x 7mm)
  • 数字电视
  • 摄像机
  • 吞吐量要求较高的视频接口

产品概述

TVB1440 是一款针对电视应用的 4 通道转接驱动器信号调节器，能够实现 TV 芯片组与 TCON 板之间的信号完整性。 I2C 控制可在较宽范围内灵活配置器件以实现最优信号调节，从而使视频输出设备与接收设备之间的视频数据链路具备高保真性。 TVB1440 具备出色的去抖能力，可延长视频输出设备与接收设备之间的距离。 该器件可通过 I2C 对接收均衡功能进行多种可选控制，以补偿其输入端走线或电缆的严重损耗，从而提升输出信号的视觉效果。 每个通道中的发送器有 4 种预加强级别设置和 4 种输出电压摆幅级别设置，可使从 TVB1440 发送到下游接收器的视频信号达到最佳效果。 TVB1440 针对功耗要求较高的应用进行了优化。 TVB1440 不仅运行功耗较低，而且在数据链路输入端配有一个活动检测电路，当不存在有效输入信号时会切换至低功耗输出禁用模式。 可以根据需要禁用此活动检测电路。 该器件还具有一个关断模式，可使功耗降至 2mW。
查看全部

TVB1440RGZR 数据手册

数据手册 说明 数量 操作
TVB1440RGZR

IC REDRIVER I2C 4CH 48VQFN

 30页,1.84M 查看

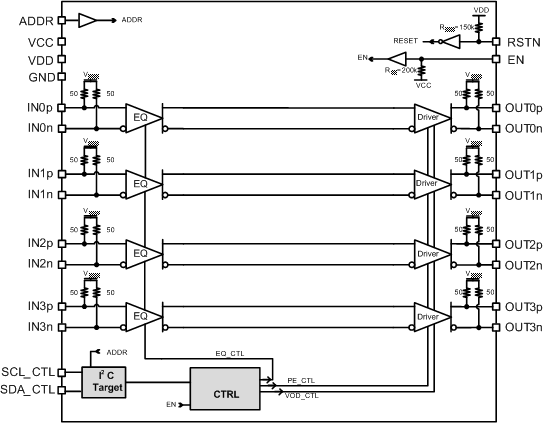

TVB1440RGZR 电路图

TVB1440RGZR 电路图

TVB1440RGZR 电路图
