TUSB9261PVP

Texas Instruments 接口 - 专用
  • 封装：64-TQFP 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：托盘
  • 参考价格：$3.4375-$6.88

更新日期：2024-04-01

TUSB9261PVP

Texas Instruments 接口 - 专用

产品简介：USB 3.0 5Gbps 转 SATA 桥接器

查看详情
  • 封装：64-TQFP 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：托盘
  • 参考价格：$3.4375-$6.88

TUSB9261PVP 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TUSB9261PVP 中文资料属性参数

  • 标准包装：250
  • 类别：集成电路 (IC)
  • 家庭：接口 - 专用
  • 系列：-
  • 应用：HDD、CD、DVD 驱动器
  • 接口：-
  • 电源电压：1.1V，3.3V
  • 封装/外壳：64-TQFP 裸露焊盘
  • 供应商设备封装：64-HTQFP（7x7）
  • 包装：托盘
  • 安装类型：表面贴装
  • 其它名称：296-28827

产品特性

  • 通用串行总线 (USB) 符合超高速 USB 3.0 标准 – TID 340730020 集成收发器支持超高速 (SS)/高速 (HS)/快速 (FS) 信令 同类产品中最佳的自适应均衡器 可使接收器获得更高的抖动容差 USB 类别支持USB 连接 SCSI 协议 (UASP)USB 海量存储设备类仅批量传输 (BOT)支持 13 种错误情况（BOT 规范中定义）USB 引导支持USB 人机接口设备 (HID) 支持使用 TI 提供的应用程序通过 USB 进行固件更新
  • 符合超高速 USB 3.0 标准 – TID 340730020 集成收发器支持超高速 (SS)/高速 (HS)/快速 (FS) 信令
  • 集成收发器支持超高速 (SS)/高速 (HS)/快速 (FS) 信令
  • 同类产品中最佳的自适应均衡器 可使接收器获得更高的抖动容差
  • 可使接收器获得更高的抖动容差
  • USB 类别支持USB 连接 SCSI 协议 (UASP)USB 海量存储设备类仅批量传输 (BOT)支持 13 种错误情况（BOT 规范中定义）USB 引导支持USB 人机接口设备 (HID)
  • USB 连接 SCSI 协议 (UASP)
  • USB 海量存储设备类仅批量传输 (BOT)
  • 支持 13 种错误情况（BOT 规范中定义）
  • USB 引导支持
  • USB 人机接口设备 (HID)
  • 支持使用 TI 提供的应用程序通过 USB 进行固件更新
  • 串行高级技术附件 (SATA) 接口 串行 ATA 规范版本 2.6 Gen1i、Gen1m、Gen2i 和 Gen2m 支持与 ATA/ATAPI-8 规范兼容的海量存储设备
  • 串行 ATA 规范版本 2.6 Gen1i、Gen1m、Gen2i 和 Gen2m
  • Gen1i、Gen1m、Gen2i 和 Gen2m
  • 支持与 ATA/ATAPI-8 规范兼容的海量存储设备
  • 集成 ARM Cortex M3 内核 通过 SPI 接口从 EEPROM 加载可定制的应用程序代码 两个用于外设连接的附加 SPI 端口片选 多达 12 个用于最终用户配置的通用输入输出 (GPIO) 其中两个 GPIO 具有 PWM 功能，可用于控制 LED 闪烁速度 用于调试的串行通信接口 (UART)
  • 通过 SPI 接口从 EEPROM 加载可定制的应用程序代码
  • 两个用于外设连接的附加 SPI 端口片选
  • 多达 12 个用于最终用户配置的通用输入输出 (GPIO) 其中两个 GPIO 具有 PWM 功能，可用于控制 LED 闪烁速度
  • 其中两个 GPIO 具有 PWM 功能，可用于控制 LED 闪烁速度
  • 用于调试的串行通信接口 (UART)
  • 通用 特性 集成有扩频时钟生成模块，使用单个低成本晶振或时钟振荡器即可正常工作 支持 40MHz 用于 IEEE1149.1 和 IEEE1149.6 边界扫描的 JTAG 接口采用完全符合 RoHS 标准的封装
  • 集成有扩频时钟生成模块，使用单个低成本晶振或时钟振荡器即可正常工作 支持 40MHz
  • 支持 40MHz
  • 用于 IEEE1149.1 和 IEEE1149.6 边界扫描的 JTAG 接口
  • 采用完全符合 RoHS 标准的封装

产品概述

TUSB9261 是一款基于 ARM® Cortex®M3 微控制器的 USB 3.0 至串行 ATA 桥接器。该器件提供了实现兼容 USB 连接 SCSI 协议 (UASP) 的海量存储设备所需的硬件和固件，此类设备适用于将传统硬盘 (HDD)、固态硬盘 (SSD)、光盘驱动器以及其他兼容的 SATA 1.5Gbps 或 SATA 3.0Gbps 设备桥接至 USB 3.0 总线。其固件不仅支持 UASP，还可以实现海量存储设备类 BOT 和 USB HID 接口。
查看全部

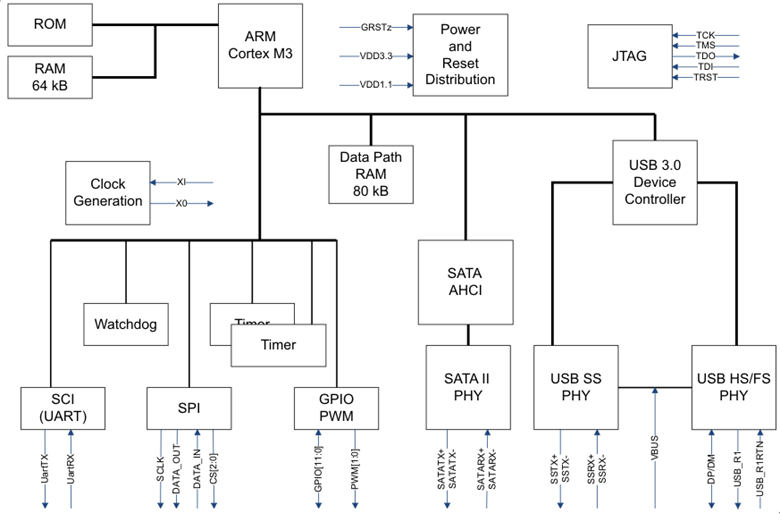

TUSB9261PVP 电路图

TUSB9261PVP 电路图

TUSB9261PVP 电路图
