TUSB564RNQT

Texas Instruments 信号开关，多路复用器，解码器

更新日期：2024-04-01

TUSB564RNQT

Texas Instruments 信号开关，多路复用器，解码器

产品简介：USB Type-C? 8.1Gbps DP 交替模式灌电流侧线性转接驱动器交叉点开关

查看详情

TUSB564RNQT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TUSB564RNQT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

TUSB564RNQT 中文资料属性参数

现有数量：8,224现货3,250Factory
价格：1 : ￥49.29000剪切带（CT）250 : ￥34.41512卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
产品状态：在售
类型：交点开关
电路：1 x 4：4
独立电路：1
电流 - 输出高、低：-
供电电压源：单电源
电压 - 供电：3V ~ 3.6V
工作温度：0°C ~ 70°C（TA）
安装类型：表面贴装型
封装/外壳：40-WFQFN 裸露焊盘
供应商器件封装：40-WQFN（6x4）

产品特性

USB Type-C™ 交叉点开关支持 USB 3.1 第 1 代 + 2 条 DP 1.4 信道 4 条 DP 1.4 信道
USB 3.1 第 1 代 + 2 条 DP 1.4 信道
4 条 DP 1.4 信道
USB 3.1 第 1 代高达 5Gbps
DisplayPort 1.4 高达 8.1Gbps (HBR3)
支持 C、D、E 引脚分配的 VESA DisplayPort™ 交替模式 UFP_D 转接驱动交叉点开关
超低功耗架构
具有高达 12dB 均衡功能的线性转接驱动器
透明呈现 DisplayPort 链路训练
自动 LFPS 去加重控制，满足 USB 3.1 认证要求
可通过 GPIO 或 I2C 进行配置
支持热插拔
工业温度范围：–40°C 至 85°C ( TUSB564I)
商用温度范围：0°C 至 70°C ( TUSB564)
4mm x 6mm、0.4mm 间距 WQFN 封装

产品概述

TUSB564 是一种 VESA USB Type-C™ 交替模式转接驱动开关，对于上行端口（灌电流），支持高达 5Gbps 的 USB 3.1 数据传输速率以及高达 8.1Gbps 的 DisplayPort 1.4 数据传输速率。该器件以 USB Type-C 标准的 VESA DisplayPort 交替模式进行 UFP_D 引脚分配 C、D 和 E。 TUSB564 提供有多个接收线性均衡级别，用于补偿由于线缆或电路板走线损耗产生的码间串扰 (ISI)。该器件由 3.3V 单电源供电运行，支持商业级温度范围和工业级温度范围。

查看全部

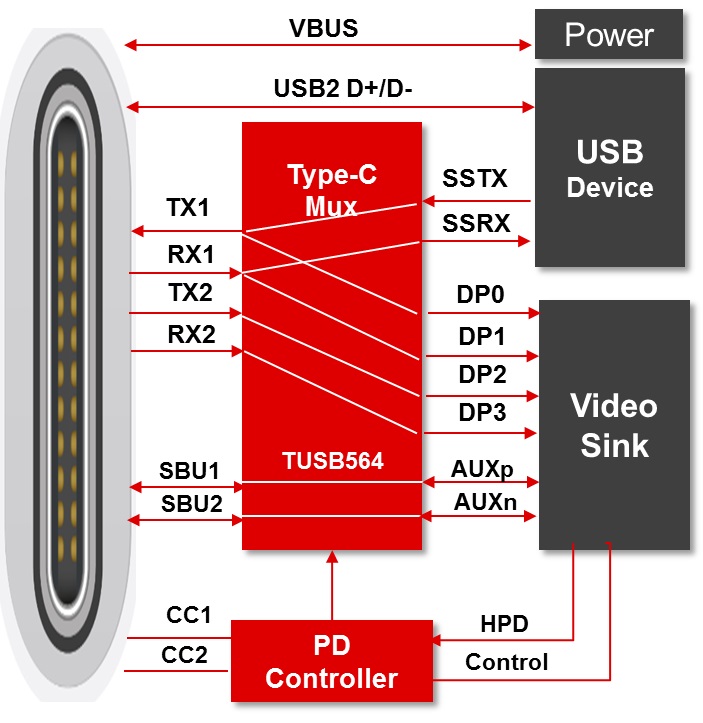

TUSB564RNQT 电路图
