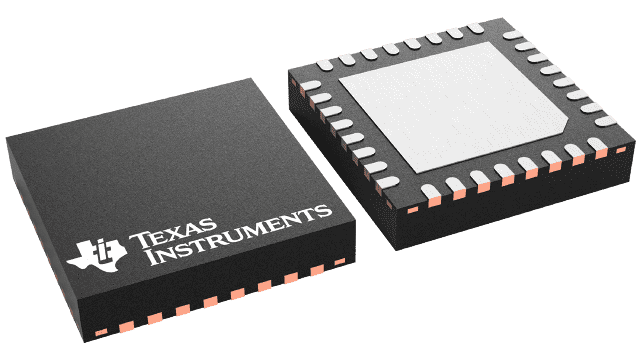

TUSB1210BRHBT

Texas Instruments 接口 - 驱动器，接收器，收发器
  • 封装：32-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.088-$2.87

更新日期：2024-04-01

TUSB1210BRHBT

Texas Instruments 接口 - 驱动器，接收器，收发器

产品简介：高速 480Mbps USB 2.0 OTG 收发器

查看详情
  • 封装：32-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.088-$2.87

TUSB1210BRHBT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TUSB1210BRHBT 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 驱动器，接收器，收发器
  • 系列：-
  • 类型：收发器
  • 驱动器/接收器数：8/8
  • 规程：USB 2.0
  • 电源电压：2.7 V ~ 4.8 V
  • 安装类型：表面贴装
  • 封装/外壳：32-VFQFN 裸露焊盘
  • 供应商设备封装：32-QFN 裸露焊盘（5x5）
  • 包装：®
  • 其它名称：296-28545-6

产品特性

  • USB2.0 PHY 收发器芯片，可通过 ULPI 接口连接 USB 控制器，完全符合： 通用串行总线规范 2.0 版 USB 2.0 规范移动附录 1.3 版 UTMI+ 低引脚接口 (ULPI) 规范 1.1 版 ULPI 12 引脚 SDR 接口
  • 通用串行总线规范 2.0 版
  • USB 2.0 规范移动附录 1.3 版
  • UTMI+ 低引脚接口 (ULPI) 规范 1.1 版
  • ULPI 12 引脚 SDR 接口
  • DP/DM 线路外部元件补偿（专利号 US7965100 B1）
  • 具有连接主机、外设和 OTG 器件内核的接口；针对便携式设备或具有内置 USB OTG 器件内核的系统 ASIC 进行了优化
  • 完整的 USB OTG 物理前端，支持主机协商协议 (HNP) 和会话请求协议 (SRP)
  • VBUS 过压保护电路系统可在 –2V 至 20V 的电压范围内保护 VBUS 引脚
  • 内部 5V 短路保护功能，可防止 DP、DM 和 ID 引脚通过电缆短接至 VBUS 引脚
  • ULPI 接口： I/O 接口 (1.8V) 针对无端接 50Ω 线路阻抗进行了优化 ULPI 时钟引脚 (60MHz) 支持输入和输出时钟配置 符合 ULPI 标准的完全可编程寄存器集
  • I/O 接口 (1.8V) 针对无端接 50Ω 线路阻抗进行了优化
  • ULPI 时钟引脚 (60MHz) 支持输入和输出时钟配置
  • 符合 ULPI 标准的完全可编程寄存器集
  • 完全工业级工作温度范围：–40°C 至 85°C
  • 采用 32 引脚 Quad Flat No Lead [QFN (RHB)] 封装

产品概述

TUSB1210 是一款 USB2.0 收发器芯片，可通过 ULPI 接口连接到 USB 控制器。该器件支持所有 USB2.0 数据速率（高速 480Mbps、全速 12Mbps 以及低速 1.5Mbps），且兼容主机和外设模式。该器件还支持 UART 模式和传统的 ULPI 串行模式。TUSB1210 还支持 USB2.0 规范的 OTG（1.3 版）可选附录，包括 HNP 和 SRP。发送器中的 DP/DM 外部元件补偿可对串联阻抗中的变化进行补偿，以匹配数据线路阻抗和接收器输入端阻抗，限制数据反射，从而改善眼图。
查看全部

TUSB1210BRHBT 电路图

TUSB1210BRHBT 电路图

TUSB1210BRHBT 电路图
