TSV914AIPWR

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01 00:04:00

TSV914AIPWR

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：四路、5.5V、8MHz、RRIO 运算放大器

查看详情

TSV914AIPWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TSV914AIPWR 中文资料属性参数

  • 现有数量：2,000现货
  • 价格：1 : ￥9.54000剪切带（CT）2,000 : ￥4.35257卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：通用
  • 电路数：4
  • 输出类型：满摆幅
  • 压摆率：4.5V/μs
  • 增益带宽积：8 MHz
  • -3db 带宽：-
  • 电流 - 输入偏置：1 pA
  • 电压 - 输入补偿：1.5 mV
  • 电流 - 供电：550μA（x4 通道）
  • 电流 - 输出/通道：50 mA
  • 电压 - 跨度（最小值）：2.5 V
  • 电压 - 跨度（最大值）：5.5 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：14-TSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：14-TSSOP

产品特性

  • 轨至轨输入和输出
  • 低噪声：1kHz 时为 18nV/√Hz
  • 低功耗：550µA（典型值）
  • 高增益带宽：8MHz
  • 工作电源电压范围：2.5V 至 5.5V
  • 低输入偏置电流：1pA（典型值）
  • 低输入失调电压：1.9mV（最大值）
  • 低偏移电压漂移：±0.5µV/°C（典型值）
  • ESD 内部保护：±4kV 人体模型 (HBM)
  • 扩展温度范围：–40°C 至 +125°C

产品概述

TSV91x 系列单通道、双通道和四通道运算放大器专为通用 应用。此系列器件具有轨至轨输入和输出 (RRIO) 摆幅、宽带宽 (8MHz) 和低失调电压（0.3mV 典型值）等特性，专为需要在速度与功耗之间实现良好平衡的各种 应用 而设计。该运算放大器单位增益稳定，具有极低输入偏置电流，这些特性使其适用于具有高源阻抗的 应用 。该系列器件还具有低输入偏置电流，适用于传感器接口、电池供电和便携式 应用以及有源滤波。TSV91x 采用稳健耐用的设计，方便电路设计人员使用。特性 包括具有单位增益稳定的集成 RFI-EMI 抑制滤波器，在过驱条件下不会出现反相，以及具有高静电放电 (ESD) 保护（4kV HBM）。
查看全部

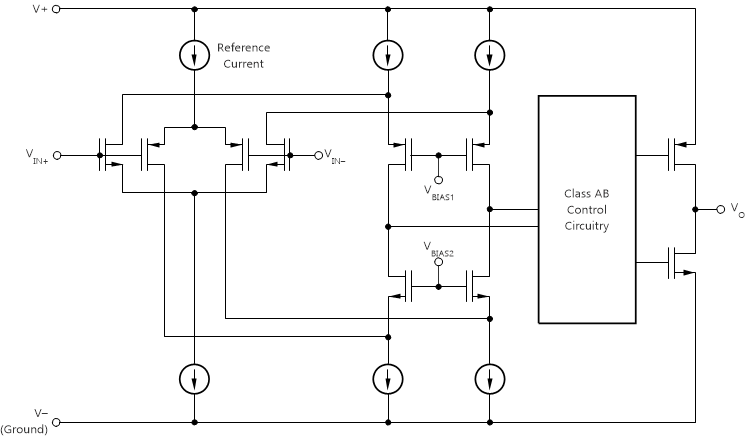

TSV914AIPWR 电路图

TSV914AIPWR 电路图

TSV914AIPWR 电路图
