TSC2008TRGVRQ1

Texas Instruments 数据采集 - 触摸屏控制器

封装：16-VQFN 裸露焊盘
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$2.592-$5.18

更新日期：2024-04-01

TSC2008TRGVRQ1

Texas Instruments 数据采集 - 触摸屏控制器

产品简介：具有 SPI 的汽车类毫微功率触摸屏控制器

查看详情

封装：16-VQFN 裸露焊盘
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$2.592-$5.18

TSC2008TRGVRQ1 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TSC2008TRGVRQ1
TI
原厂原装
22+
3288
上海市
-
一级代理原装

TSC2008TRGVRQ1 中文资料属性参数

标准包装：1
类别：集成电路 (IC)
家庭：数据采集 - 触摸屏控制器
系列：-
类型：电阻
触摸面板接口：4 线
输入数/键：1 TSC
分辨率（位）：8 b，12 b
评估套件：*
数据接口：串行，SPI?
数据速率/采样率 (SPS，BPS)：200k
电压基准：外部
电源电压：1.2 V ~ 3.6 V
电流 - 电源：-
工作温度：-40°C ~ 105°C
安装类型：表面贴装
封装/外壳：16-VQFN 裸露焊盘
供应商设备封装：16-VQFN-EP（4x4）
包装：Digi-Reel®
其它名称：296-29068-6

产品特性

符合汽车应用要求
四线式触摸屏接口
单 1.2V 至 3.6V 电源/基准
比例式转换
有效吞吐速率：高达 20kHz（8 位）或 10kHz（12 位）
高达 20kHz（8 位）或 10kHz（12 位）
通过预处理减少总线活动
高速 SPI（高达 25MHz）
基于简单命令的用户接口： TSC2046 兼容型 8 位或 12 位分辨率
TSC2046 兼容型
8 位或 12 位分辨率
片上温度测量
触压测量
数字缓冲 PENIRQ
片上、可编程 PENIRQ 上拉
自动断电控制
低功耗（12 位、8.2kHz 均衡速率）： 30.4μA，在 1.2V、fSCLK = 5MHz 35.5μA，在 1.8V、fSCLK = 10MHz 44.6μA，在 2.7V、fSCLK = 10MHz
30.4μA，在 1.2V、fSCLK = 5MHz
35.5μA，在 1.8V、fSCLK = 10MHz
44.6μA，在 2.7V、fSCLK = 10MHz
上电、软件、和 SureSet 复位
增强型 ESD 保护 ±8kV HBM ±1kV CDM ±25kV 空气间隙放电 ±15kV 接触放电
±8kV HBM
±1kV CDM
±25kV 空气间隙放电
±15kV 接触放电
闭锁电流超过 100mA，符合 JESD78 - Class I 标准
4 x 4 QFN-16
应用多屏触摸控制系统
多屏触摸控制系统

产品概述

TSC2008-Q1 是一款极低功耗的触摸屏控制器，专为基于高级低电压处理器的功耗敏感型手持式应用而设计。该器件的工作电源电压低至 1.2 V，可采用单体电池供电。 TSC2008-Q1 具有包括驱动器与控制逻辑的完整超低功耗 12 位模数转换器 (ADC) 阻性触摸屏转换器，可测量触压。除了这些标准特性之外，TSC2008-Q1 还提供了触摸屏测量预处理以降低总线负载，从而减少主机处理器资源的消耗，这样就可以将这些资源转给更重要的功能使用。TSC2008-Q1 支持 SPI 串行总线和数据传输。该器件可提供 8 位或 12 位的可编程分辨率，以适应不同的触摸屏尺寸与性能需求。TSC2008-Q1 采用 16 引脚、4 x 4 QFN 封装。 TSC2008-Q1 针对 –40°C 至 +105°C 的工业温度范围进行了特性分析。

查看全部

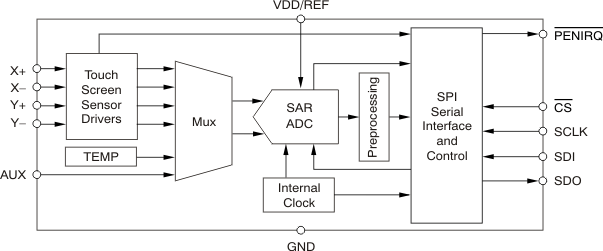

TSC2008TRGVRQ1 电路图
