TSC2007IPWRQ1

Texas Instruments 数据采集 - 触摸屏控制器
  • 封装：16-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$2.288

更新日期：2024-04-01

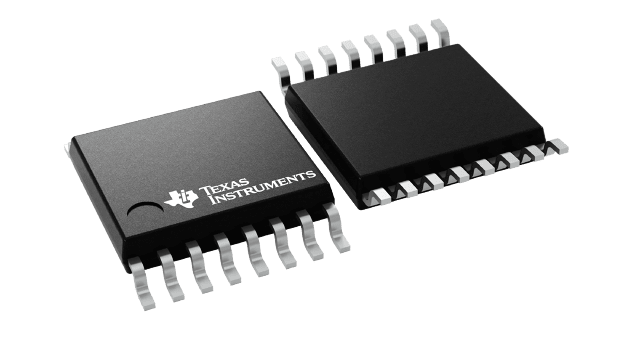

TSC2007IPWRQ1

Texas Instruments 数据采集 - 触摸屏控制器

产品简介：具有 I2C 串行接口的汽车类毫微功率触摸屏控制器

查看详情
  • 封装：16-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$2.288

TSC2007IPWRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TSC2007IPWRQ1 中文资料属性参数

  • 标准包装：2,000
  • 类别：集成电路 (IC)
  • 家庭：数据采集 - 触摸屏控制器
  • 系列：-
  • 类型：电阻
  • 触摸面板接口：4 线
  • 输入数/键：1 TSC
  • 分辨率（位）：12 b
  • 评估套件：可供
  • 数据接口：I²C，串行
  • 数据速率/采样率 (SPS，BPS)：10k
  • 电压基准：外部
  • 电源电压：1.2 V ~ 3.6 V
  • 电流 - 电源：226.2µA
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：16-TSSOP（0.173"，4.40mm 宽）
  • 供应商设备封装：16-TSSOP
  • 包装：带卷 (TR)

产品特性

  • 符合汽车应用 认证
  • 具有符合 AEC-Q100 测试指导的以下结果： 器件温度等级 3：环境工作温度范围为 –40°C 至 85°C器件 HBM ESD 分类等级 3B器件 CDM ESD 分类等级 C6
  • 器件温度等级 3：环境工作温度范围为 –40°C 至 85°C
  • 器件 HBM ESD 分类等级 3B
  • 器件 CDM ESD 分类等级 C6
  • 4 线触摸屏接口
  • 1.2V 至 3.6V 单电源或基准电压
  • 比例换算
  • 有效吞吐率： 高达 20kHz（8 位）或 10kHz（12 位）
  • 高达 20kHz（8 位）或 10kHz（12 位）
  • 通过预处理减少总线活动
  • I2C 接口支持： 标准、快速和高速模式
  • 标准、快速和高速模式
  • 基于命令的简单用户界面： 与 TSC2003-Q1 兼容 8 位或 12 位分辨率
  • 与 TSC2003-Q1 兼容
  • 8 位或 12 位分辨率
  • 片上温度测量
  • 触摸压力测量
  • 屏幕触摸内部检测
  • 用于笔触式检测或数据可用性中断
  • 自动断电控制
  • 低功耗： 在 1.2V、快速模式和 8.2kHz 均衡率的条件下，电流为 32.24µA 在 1.8V、快速模式和 8.2kHz 均衡率的条件下，电流为 39.31µA 在 2.7V、快速模式和 8.2kHz 均衡率的条件下，电流为 53.32µA
  • 在 1.2V、快速模式和 8.2kHz 均衡率的条件下，电流为 32.24µA
  • 在 1.8V、快速模式和 8.2kHz 均衡率的条件下，电流为 39.31µA
  • 在 2.7V、快速模式和 8.2kHz 均衡率的条件下，电流为 53.32µA
  • 增强型 ESD 保护： ±25kV 气隙放电 ±15kV 接触放电 5mm × 4.4mm 16 引脚 TSSOP 封装 (1)
  • ±25kV 气隙放电
  • ±15kV 接触放电
  • 5mm × 4.4mm 16 引脚 TSSOP 封装

产品概述

TSC2007-Q1 器件是一款超低功耗触摸屏控制器，旨在与功耗敏感型汽车触摸显示屏结合使用。它具有完整的超低功耗 12 位模数转换 (A-D) 电阻式触摸屏转换器，包括驱动器和用于测量触摸压力的控制逻辑。除了这些标准 特性外，TSC2007‑Q1 还提供触摸屏测量预处理能力以减少总线负载，从而减少主处理器资源的消耗，而将这些资源分配给更关键的功能。在所有三种定义的模式（标准、快速和高速）下，TSC2007-Q1 均支持 I2C 串行总线和数据传输协议。它提供 8 位或 12 位的可编程分辨率，以适应不同的屏幕尺寸和性能需求。TSC2007-Q1 采用 16 引脚 TSSOP 封装。TSC2007-Q1 的额定工业温度范围为 –40°C 至 85°C。
查看全部

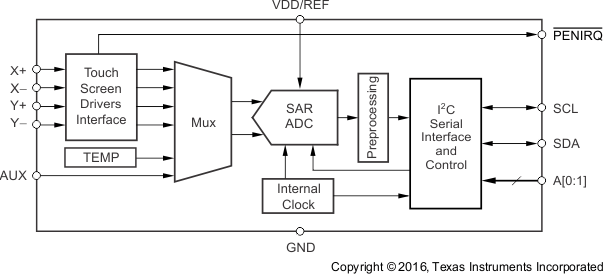

TSC2007IPWRQ1 电路图

TSC2007IPWRQ1 电路图

TSC2007IPWRQ1 电路图
