TS3DV642A0RUAR

Texas Instruments 信号开关，多路复用器，解码器

更新日期：2024-04-01

TS3DV642A0RUAR

Texas Instruments 信号开关，多路复用器，解码器

产品简介：适用于 DVI 1.0/DisplayPort 1.4/HDMI 2.0 的 6Gbps 12 通道差动 1 至 2 和 2 至 1 多路复用器

查看详情

TS3DV642A0RUAR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TS3DV642A0RUAR 中文资料属性参数

  • 现有数量：16,178现货9,000Factory
  • 价格：1 : ￥12.40000剪切带（CT）3,000 : ￥6.29632卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 类型：多路复用器/多路分解器
  • 电路：12 x 1：2
  • 独立电路：1
  • 电流 - 输出高、低：-
  • 供电电压源：单电源
  • 电压 - 供电：2.6V ~ 4.5V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装型
  • 封装/外壳：42-WFQFN 裸露焊盘
  • 供应商器件封装：42-WQFN（3.5x9）

产品特性

  • 开关类型：2:1 or 1:2
  • 动态特性差分带宽 (-3dB) 端口 A：典型值 6.9GHz 端口 B：典型值 7.5GHz串扰（1.7GHz 时）：–40dB隔离（1.7GHz 时）：-23dB拆入损耗 (DC)端口 A：–0.75dB端口 B：-1.0dB回波损耗（1.7GHz 时）：-15.9dB对内（位-位）偏移 端口 A：2ps端口 B：6psRON端口 A：6.5Ω端口 B：8.2Ω1GHz 时的 CON：0.5pF（典型值）
  • 差分带宽 (-3dB) 端口 A：典型值 6.9GHz 端口 B：典型值 7.5GHz
  • 端口 A：典型值 6.9GHz
  • 端口 B：典型值 7.5GHz
  • 串扰（1.7GHz 时）：–40dB
  • 隔离（1.7GHz 时）：-23dB
  • 拆入损耗 (DC)端口 A：–0.75dB端口 B：-1.0dB
  • 端口 A：–0.75dB
  • 端口 B：-1.0dB
  • 回波损耗（1.7GHz 时）：-15.9dB
  • 对内（位-位）偏移 端口 A：2ps端口 B：6ps
  • 端口 A：2ps
  • 端口 B：6ps
  • RON端口 A：6.5Ω端口 B：8.2Ω
  • 端口 A：6.5Ω
  • 端口 B：8.2Ω
  • 1GHz 时的 CON：0.5pF（典型值）
  • VCC 范围：2.6V 至 4.5V
  • I/O 电压范围：0V 至 5V
  • 特殊 特性I关闭防止断电状态 (VCC = 0V) 下的电流泄漏
  • I关闭防止断电状态 (VCC = 0V) 下的电流泄漏
  • 静电放电 (ESD) 性能2kV 人体放电模式（A114B，II 类）1kV 组件充电模式 (C101)
  • 2kV 人体放电模式（A114B，II 类）
  • 1kV 组件充电模式 (C101)
  • 42 引脚超薄型四方扁平无引线 (WQFN) 封装（9mm x 3.5mm，0.5mm 间距）

产品概述

TS3DV642 是一款 12 通道 1:2 或 2:1 双向多路复用器/多路解复用器。TS3DV642 可由 2.6V 至 4.5V 的电源供电，适用于电池供电。 应用。该器件的导通电阻 (RON) 较低并且 I/O 电容较小，能够实现典型值高达 7.5GHz 的带宽。该器件可为 HDMI 和 DisplayPort 应用 提供所需的高带宽。 TS3DV642 具有断电模式，该模式下所有通道均具有高阻抗 (Hi-Z)，并且功耗极低。
查看全部

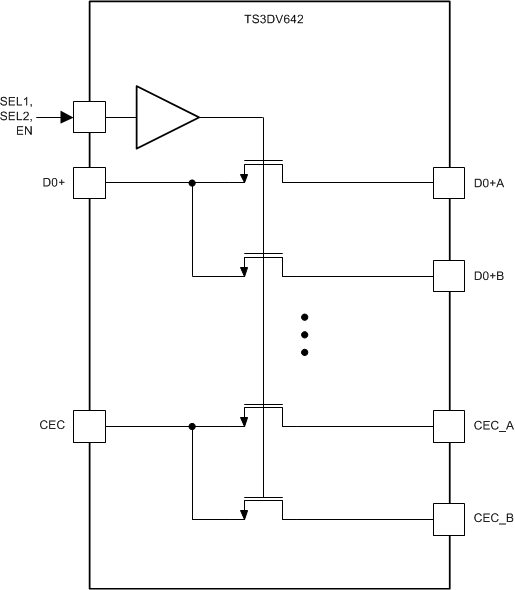

TS3DV642A0RUAR 电路图

TS3DV642A0RUAR 电路图

TS3DV642A0RUAR 电路图
