TRSF3232ECDR

Texas Instruments 接口 - 驱动器，接收器，收发器
  • 封装：16-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.1175-$2.39

更新日期：2024-04-01

TRSF3232ECDR

Texas Instruments 接口 - 驱动器，接收器，收发器

产品简介：具有 +/-15kV IEC-ESD 保护的 3V 至 5.5V 双通道 1Mbps RS-232 线路驱动器/接收器

查看详情
  • 封装：16-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.1175-$2.39

TRSF3232ECDR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TRSF3232ECDR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 驱动器，接收器，收发器
  • 系列：-
  • 类型：线路收发器
  • 驱动器/接收器数：2/2
  • 规程：RS232
  • 电源电压：3 V ~ 5.5 V
  • 安装类型：表面贴装
  • 封装/外壳：16-SOIC（0.154"，3.90mm 宽）
  • 供应商设备封装：16-SOIC N
  • 包装：®
  • 其它名称：296-25087-6

产品特性

  • 由 3V 至 5.5V VCC 电源供电
  • 速率高达 1Mbit/s
  • 低电源电流：300µA（典型值）
  • 外部电容器：4 × 0.1µF
  • 接受 5V 逻辑输入及 3.3V 电源
  • 闩锁性能超过 100mA，符合 JESD 78 II 类规范
  • 为 RS-232 引脚提供 ESD 保护 ±15kV 人体放电模型 (HBM) ±15kV IEC 61000-4-2 空气间隙放电 ±8kV IEC 61000-4-2 接触放电
  • ±15kV 人体放电模型 (HBM)
  • ±15kV IEC 61000-4-2 空气间隙放电
  • ±8kV IEC 61000-4-2 接触放电
  • 采用近似于芯片级塑封的 QFN (3mmx3mm) 封装（比 SOIC-16 小 85%）

产品概述

TRSF3232E 由两个线路驱动器、两个线路接收器和一个双电荷泵电路组成，具有引脚对引脚（串行端口连接引脚，包括 GND）±15kV ESD 保护。该器件可在异步通信控制器和串行端口连接器之间提供电气接口。电荷泵和四个小型外部电容器支持由 3V 至 5.5V 单电源供电。TRSF3232E 以高达 1Mbit/s 的数据信号传输速率运行，驱动器输出压摆率为 14V/µs 至 150V/µs。
查看全部

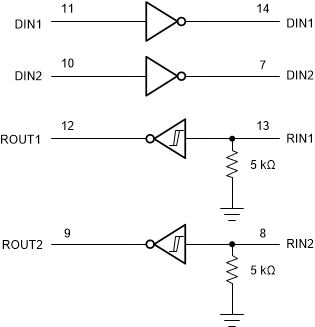

TRSF3232ECDR 电路图

TRSF3232ECDR 电路图

TRSF3232ECDR 电路图
