TRF3765IRHBT

Texas Instruments 时钟/计时 - 时钟发生器，PLL，频率合成器
  • 封装：32-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$11.375-$14.76

更新日期：2024-04-01

TRF3765IRHBT

Texas Instruments 时钟/计时 - 时钟发生器，PLL，频率合成器

产品简介：具有集成式 VCO 和最多 8 个输出的 300M-4800MHz 低噪声整数 N/分数 N PLL

查看详情
  • 封装：32-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$11.375-$14.76

TRF3765IRHBT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TRF3765IRHBT 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：时钟/计时 - 时钟发生器，PLL，频率合成器
  • 系列：-
  • 类型：整数 N/小数 N，VCO
  • PLL：是
  • 输入：时钟
  • 输出：时钟
  • 电路数：1
  • 比率 - 输入:输出：1:4
  • 差分 - 输入:输出：无/是
  • 频率 - 最大：4.8GHz
  • 除法器/乘法器：是/无
  • 电源电压：3 V ~ 3.6 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：32-VFQFN 裸露焊盘
  • 供应商设备封装：32-QFN 裸露焊盘（5x5）
  • 包装：®
  • 其它名称：296-30064-6

产品特性

  • 输出频率：300MHz 至 4.8GHz
  • 低噪声 VCO：-133dBc/Hz（1MHz 偏移，f输出 = 2.65GHz）
  • 13/16 位基准/反馈分压器
  • 25 位分数 N 和整数 N PLL
  • 低均方根 (RMS) 抖动：0.35ps
  • 输入基准频率范围：0.5MHz 至 350MHz
  • 可编程 1/2/4/8 分输出
  • 4 个差分 LO 输出
  • 具有可编程 VCO 开/关控制的外部 VCO 输入

产品概述

TRF3765 是一款宽频带整数 N/分数 N 频率合成器，此合成器具有集成的、宽频带压控振荡器 (VCO)。 可编程输出分压器可实现 300MHz 至 4.8GHz 频率范围的连续覆盖。 4 个单独的差分、开集 RF 输出可在无需外部分离器的情况下并行驱动多个器件。TRF3765 也接受外部 VCO 输入信号，并且可通过一个可编程控制输出来实现开/关控制。 为了实现最大灵活性和宽基准频率范围，设定宽范围分压比设置，并且可使用一个芯片外环路滤波器。TRF3765 采用 RHB-32 四方扁平无引线 (QFN) 封装。
查看全部

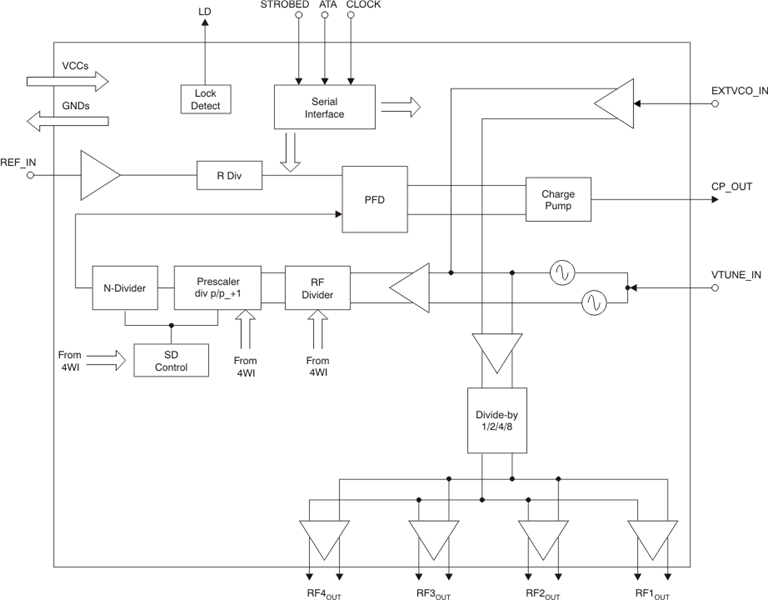

TRF3765IRHBT 电路图

TRF3765IRHBT 电路图

TRF3765IRHBT 电路图
