TRF3761-AIRHAR

Texas Instruments 时钟/计时 - 时钟发生器，PLL，频率合成器
  • 封装：40-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$6.976

更新日期：2024-04-01

TRF3761-AIRHAR

Texas Instruments 时钟/计时 - 时钟发生器，PLL，频率合成器

产品简介：具有集成 VCO 的低噪声整数 N PLL 频率合成器

查看详情
  • 封装：40-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$6.976

TRF3761-AIRHAR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TRF3761-AIRHAR 中文资料属性参数

  • 标准包装：2,500
  • 类别：集成电路 (IC)
  • 家庭：时钟/计时 - 时钟发生器，PLL，频率合成器
  • 系列：-
  • 类型：整数 N 合成器/VCO
  • PLL：是
  • 输入：时钟
  • 输出：时钟
  • 电路数：1
  • 比率 - 输入:输出：1:1
  • 差分 - 输入:输出：无/是
  • 频率 - 最大：1.6GHz
  • 除法器/乘法器：是/无
  • 电源电压：4.5 V ~ 5.25 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：40-VFQFN 裸露焊盘
  • 供应商设备封装：40-VQFN-EP（6x6）
  • 包装：带卷 (TR)
  • 配用：296-31308-ND - EVAL DEMO FIXTURE FOR TRF3761296-31307-ND - EVAL MODULE FOR TRF3761

产品特性

  • Fully Integrated VCO
  • Low Phase Noise: –137dBc/Hz (at 600kHz, fVCO of 1.9GHz)
  • Low Noise Floor: –158dBc/Hz at 10MHz Offset
  • Integer-N PLL
  • Input Reference Frequency range: 10MHz to 104MHz
  • VCO Frequency Divided by 2-4 Output
  • Output Buffer Enable Pin
  • Programmable Charge Pump Current
  • Hardware and Software Power Down
  • 3-Wire Serial Interface
  • Single Supply: 4.5V to 5.25V Operation

产品概述

TRF3761 is a family of high performance, highly integrated frequency synthesizers, optimized for high performance applications. The TRF3761 includes a low-noise, voltage-controlled oscillator (VCO) and an integer-N PLL.TRF3761 integrates divide-by 1, 2, or 4 options for a more flexible output frequency range. It is controlled through a 3-wire serial-programming-interface (SPI) interface. For power sensitive applications the TRF3761 can be powered down by the SPI interface or externally via chip_en pin 2.
查看全部

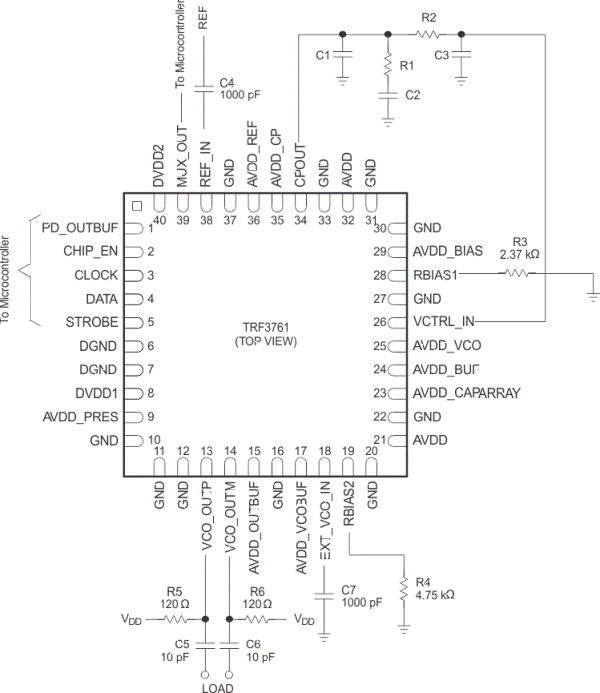

TRF3761-AIRHAR 电路图

TRF3761-AIRHAR 电路图

TRF3761-AIRHAR 电路图
