- 封装：24-VFQFN 裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：Digi-Reel?
更新日期：2024-04-01
产品简介：50MHz 至 6.0GHz 正交调制器，1.7V 共模电压
查看详情- 封装：24-VFQFN 裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：Digi-Reel?
TRF370417IRGET 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
VFQFN-24
2022+ -
12000
-
上海市
-
-
-
原装可开发票
TRF370417IRGET 中文资料属性参数
- 标准包装：1
- 类别：RF/IF 和 RFID
- 家庭：RF 调制器
- 系列：-
- 功能：调制器
- LO 频率：50MHz ~ 6GHz
- RF 频率：50MHz ~ 6GHz
- P1dB：12dBm
- 底噪：-162dBm/Hz
- 输出功率：-
- 电流 - 电源：205mA
- 电源电压：4.5 V ~ 5.5 V
- 测试频率：2.14GHz
- 封装/外壳：24-VFQFN 裸露焊盘
- 包装：Digi-Reel?
- 其它名称：296-27522-6
产品特性
- 76-dBc Single-Carrier WCDMA ACPR at –8 dBm Channel Power
- Low Noise Floor: –l162.3 dBm/Hz at 2140 MHz
- OIP3 of 26.5 dBm at 2140 MHz
- P1dB of 12 dBm at 2140 MHz
- Carrier Feedthrough of –38 dBm at 2140 MHz
- Side-Band Suppression of –50 dBc at 2140 MHz
- Single Supply: 4.5-V–5.5-V Operation
- Silicon Germanium Technology
- 1.7-V CM at I, Q Baseband Inputs
产品概述
The TRF370417 is a low-noise direct quadrature modulator, capable of converting complex
modulated signals from baseband or IF directly up to RF. The TRF370417 is a high-performance,
superior-linearity device that operates at RF frequencies of 50 MHz through 6 GHz. The modulator is
implemented as a double-balanced mixer. The RF output block consists of a differential to
single-ended converter and an RF amplifier capable of driving a single-ended 50-Ω load without any
need of external components. The TRF370417 requires a 1.7-V common-mode voltage for optimum
linearity performance.

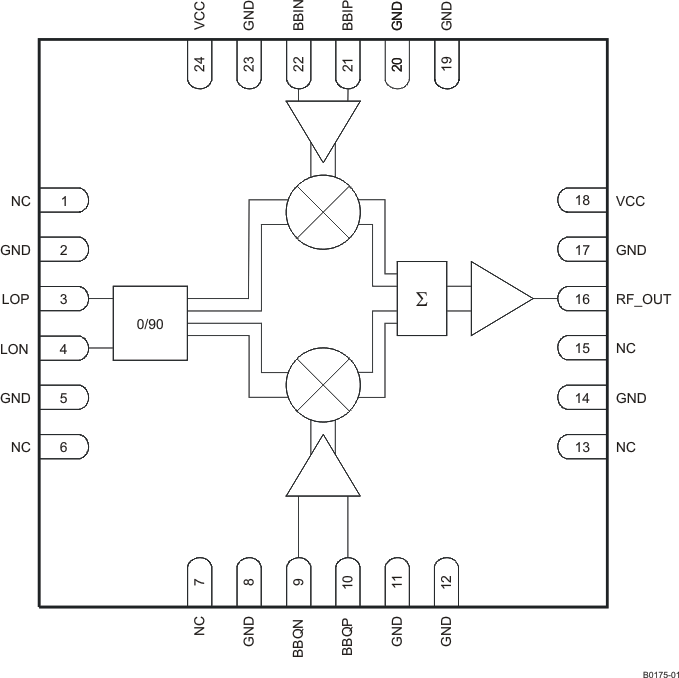

TRF370417IRGET 电路图
TRF370417IRGET 电路图
