- 封装：24-VFQFN 裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：Digi-Reel?
- 参考价格：$10.8872-$9.975
更新日期：2024-04-01
产品简介：0.4GHz 至 4.0GHz 正交调制器，1.7V 共模电压
查看详情- 封装：24-VFQFN 裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：Digi-Reel?
- 参考价格：$10.8872-$9.975
TRF370317IRGET 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
TRF370317IRGET 中文资料属性参数
- 产品培训模块：RFID Technology and Applications
- 标准包装：1
- 类别：RF/IF 和 RFID
- 家庭：RF 调制器
- 系列：-
- 功能：调制器
- LO 频率：400MHz ~ 4GHz
- RF 频率：400MHz ~ 4GHz
- P1dB：12dBm
- 底噪：-162.5dBm/Hz
- 输出功率：-
- 电流 - 电源：245mA
- 电源电压：4.5 V ~ 5.5 V
- 测试频率：2.14GHz
- 封装/外壳：24-VFQFN 裸露焊盘
- 包装：Digi-Reel?
- 配用：296-31299-ND - EVAL MODULE FOR TRF3703-16
- 其它名称：296-23336-6
产品特性
- 76-dBc Single-Carrier WCDMA ACPR at –8 dBm Channel Power
- Low Noise Floor: –163 dBm/Hz
- OIP3 of 26.5 dBm
- P1dB of 12 dBm
- Unadjusted Carrier Feedthrough of –40 dBm
- Unadjusted Side-Band Suppression of –45 dBc
- Single Supply: 4.5-V–5.5-V Operation
- Silicon Germanium Technology
- 1.7-V CM at I, Q Baseband Inputs
- APPLICATIONS Cellular Base Station Transceiver CDMA: IS95, UMTS, CDMA2000, TD-SCDMA TDMA: GSM, IS-136, EDGE/UWC-136 Multicarrier GSM WiMAX: 802.16d/e 3GPP: LTE Wireless MAN Wideband Transceivers
- Cellular Base Station Transceiver
- CDMA: IS95, UMTS, CDMA2000, TD-SCDMA
- TDMA: GSM, IS-136, EDGE/UWC-136
- Multicarrier GSM
- WiMAX: 802.16d/e
- 3GPP: LTE
- Wireless MAN Wideband Transceivers
产品概述
The TRF370317 is a low-noise direct quadrature modulator, capable of converting complex modulated signals from baseband or IF directly up to RF. The TRF370317 is a high-performance, superior-linearity device that is ideal to RF frequencies of 400 MHz through 4 GHz. The modulator is implemented as a double-balanced mixer. The RF output block consists of a differential to single-ended converter and an RF amplifier capable of driving a single-ended 50- load without any need of external components. The TRF370317 requires a 1.7-V common-mode voltage for optimum linearity performance.
TRF370317IRGET 数据手册
| 数据手册 | 说明 | 数量 | 操作 |
|---|---|---|---|
 TRF370317IRGET
|
RF Modulator IC 400MHz ~ 4GHz 24-VFQFN Exposed Pad |
33页,1.11M | 查看 |

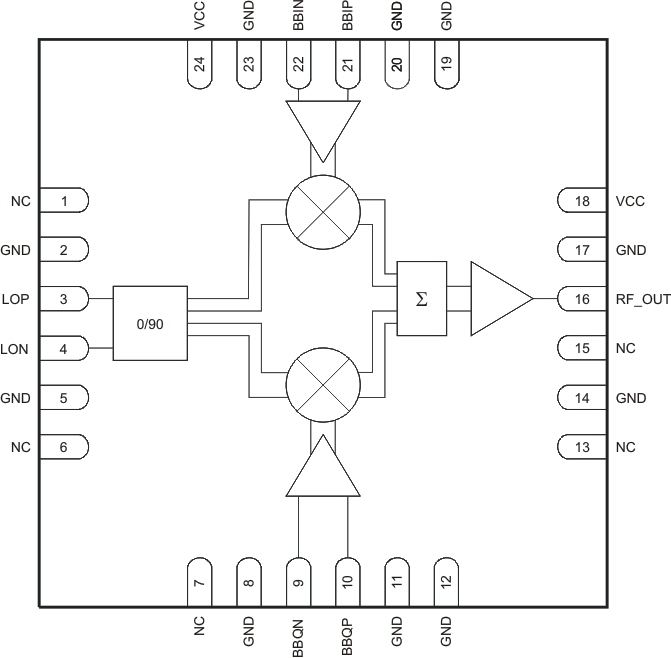

TRF370317IRGET 电路图
TRF370317IRGET 电路图
