更新日期：2024-04-01 00:04:00
产品简介：具有集成输入和输出电容器的 8V 至 14V 输入、0.508V 至 1.35V 输出、10A 电源模块
查看详情TPSM84A21MOJR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
QFM-20
2022+ -
12000
-
上海市
-
-
-
原装可开发票
TPSM84A21MOJR 中文资料属性参数
- 现有数量：0现货查看交期
- 价格：1 : ￥83.47000剪切带（CT）500 : ￥59.62426卷带（TR）
- 系列：SWIFT?
- 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
- 产品状态：在售
- 类型：非隔离 PoL 模块
- 输出数：1
- 电压 - 输入（最小值）：8V
- 电压 - 输入（最大值）：14V
- 电压 - 输出 1：0.55 ~ 1.35V
- 电压 - 输出 2：-
- 电压 - 输出 3：-
- 电压 - 输出 4：-
- 电流 - 输出（最大值）：10A
- 功率 (W)：-
- 电压 - 隔离：-
- 应用：ITE（商业）
- 特性：OCP，UVLO
- 工作温度：-40°C ~ 85°C
- 效率：86.5%
- 安装类型：表面贴装型
- 封装/外壳：20-QFN 裸焊盘模块
- 大小 / 尺寸：0.59" 长 x 0.35" 宽 x 0.09" 高（15.0mm x 9.0mm x 2.3mm）
- 供应商器件封装：20-QFM（9x15）
- 控制特性：-
- 认证机构：-
- 标准编号：-
产品特性
- 全集成电源解决方案，包括输入和输出电容
- 只需一个电阻即可设置电压
- 9mm x 15mm 尺寸 最大高度 2.3mm 与 TPSM84A22 引脚兼容
- 最大高度 2.3mm
- 与 TPSM84A22 引脚兼容
- 超快速负载阶跃响应
- 效率高达 88%
- 1% 的输出电压精度
- 4MHz 开关频率
- MSL 3/245°C 峰值回流焊温度
- 与外部时钟同步
- 电源正常输出
- 预偏置输出启动
- 可编程欠压闭锁 (UVLO)
- 工作 IC 结温范围：-40°C 至 +125°C
- 工作环境温度范围：-40°C 至 +85°C
- 符合 EN55022 B 类辐射标准
- 电信和无线基础设施
- 测试和测量
- Compact PCI/PCI Express/PXI Express
产品概述
TPSM84A21 是一套易于使用的集成电源解决方案，它将 TPS54A20 10A、DC/DC 同步降压转换器与功率 MOSFET、隔离电感、输入和输出电容以及无源器件完美融合于薄型封装中。这套完备的电源解决方案只需一个电阻即可设置电压，设计过程中无需考虑回路补偿和磁件选型。 对于标准 应用 而言，凭借这套全集成电源解决方案，无需使用额外的输入或输出电容即可正常运行，而且只需通过一个外部电阻即可设置输出电压。此外，TPSM84A21 还支持高频运行，同时兼具超快瞬态响应和精准的稳压能力，轻松满足严格的稳压规范。该器件采用 9mm × 15mm 的小巧尺寸，方便焊接在印刷电路板上，从而打造一种紧凑的薄型负载点设计。

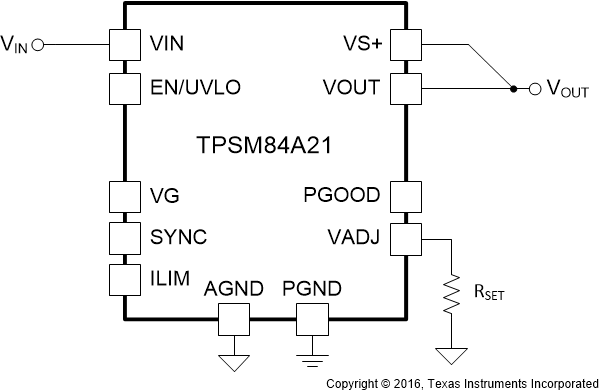

TPSM84A21MOJR 电路图
TPSM84A21MOJR 电路图
