更新日期：2024-04-01 00:04:00
产品简介：采用紧凑型 7.5x7.5mm 封装尺寸的 4.5V 至 17V 输入、0.6V 至 10V 输出、4A 电源模块
查看详情TPSM84424MOLR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
QFM-24
2022+ -
12000
-
上海市
-
-
-
原装可开发票
TPSM84424MOLR 中文资料属性参数
- 现有数量：0现货查看交期
- 价格：1 : ￥71.87000剪切带（CT）500 : ￥46.82492卷带（TR）
- 系列：TPSM
- 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
- 产品状态：在售
- 类型：非隔离 PoL 模块
- 输出数：1
- 电压 - 输入（最小值）：4.5V
- 电压 - 输入（最大值）：17V
- 电压 - 输出 1：0.6 ~ 10V
- 电压 - 输出 2：-
- 电压 - 输出 3：-
- 电压 - 输出 4：-
- 电流 - 输出（最大值）：4A
- 功率 (W)：-
- 电压 - 隔离：-
- 应用：ITE（商业）
- 特性：OCP，OTP，UVLO
- 工作温度：-40°C ~ 105°C
- 效率：94%
- 安装类型：表面贴装型
- 封装/外壳：24-SMD 模块
- 大小 / 尺寸：0.30" 长 x 0.30" 宽 x 0.21" 高（7.5mm x 7.5mm x 5.4mm）
- 供应商器件封装：24-QFM（7.5x7.5）
- 控制特性：-
- 认证机构：-
- 标准编号：-
产品特性
- 集成电感器电源解决方案
- 7.5mm × 7.5mm × 5.3mm QFM 封装 所有引脚均分布在封装外围
- 所有引脚均分布在封装外围
- 输入电压范围：4.5V 至 17V
- 宽输出电压范围：0.6V 至 10V
- 效率高达 96%
- 可调节固定开关频率（200kHz 至 1.6MHz）
- 支持与外部时钟同步
- 超快速负载阶跃响应 (TurboTrans™)
- 电源正常输出
- 符合 EN55011 B 类辐射发射限制
- 工作环境温度范围：-40°C 至 +105°C
- 工作 IC 结温范围：-40°C 至 +150°C
- 使用 TPSM84424 并借助 WEBENCH® Power Designer 创建定制设计方案
产品概述
TPSM84424 电源模块是一款易于使用的集成式电源，它在一个小型 QFM 封装内整合了一个带有功率 MOSFET 的 4A 直流/直流转换器、一个屏蔽式电感器和多个无源器件。该电源解决方案仅使用了 6 个外部组件，同时仍能够调整关键参数以满足特定的设计要求。通过使用 TurboTrans™功能可实现超快速瞬态响应。TurboTrans 允许对瞬态响应进行优化，以减少输出电压偏离，并降低所需的输出电容。 7.5mm × 7.5mm × 5.3mm、24 引脚 QFM 封装易于焊接到印刷电路板上，并且具有出色的功率耗散能力。TPSM84424 极具灵活性且具有很多 特性， 包括正常电源、可编程 UVLO、跟踪、预偏置启动以及过流和过热保护，从而使其成为向各种器件和系统供电的理想之选。

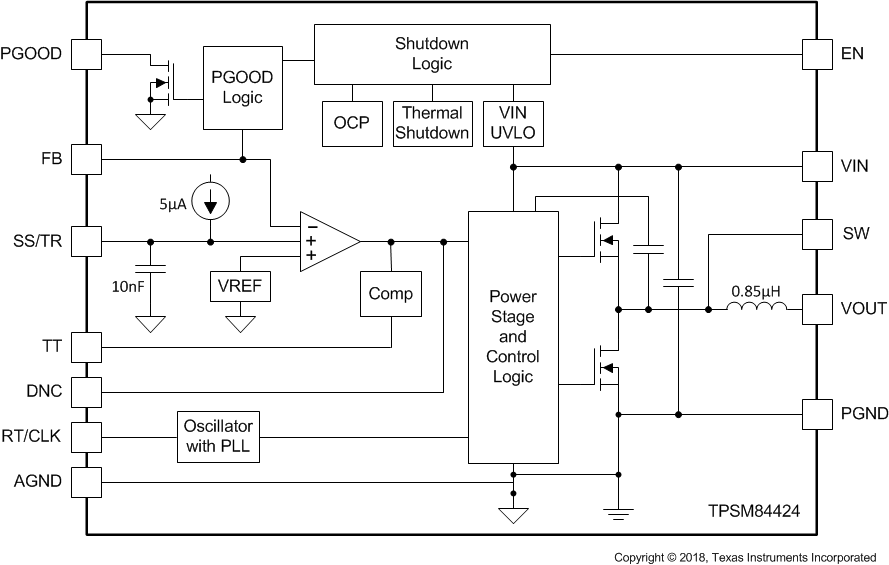

TPSM84424MOLR 电路图
TPSM84424MOLR 电路图
