TPS82695SIPT

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

封装：8-VFBGA
RoHS：含铅 / 不符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$3.165-$4.32

更新日期：2024-04-01 00:04:00

TPS82695SIPT

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：500mA、高效 MicroSiP? 降压转换器（截面 <1mm）Vout=2.5V

查看详情

封装：8-VFBGA
RoHS：含铅 / 不符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$3.165-$4.32

TPS82695SIPT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司
TPS82695SIPT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
TPS82695SIPT
TI(德州仪器)
uSIP-8(2.9x2.3)
2022+
12000
上海市
-
原装可开发票

TPS82695SIPT 中文资料属性参数

标准包装：1
类别：集成电路 (IC)
家庭：PMIC - 稳压器 - DC DC 开关稳压器
系列：-
类型：降压（降压）
输出类型：固定
输出数：1
输出电压：2.5V
输入电压：2.3 V ~ 4.35 V
PWM 型：电压模式
频率 - 开关：4MHz
电流 - 输出：500mA
同步整流器：是
工作温度：-40°C ~ 85°C
安装类型：表面贴装
封装/外壳：8-VFBGA
包装：Digi-Reel®
供应商设备封装：8-uSIP
其它名称：296-32589-6

产品特性

整体解决方案尺寸 < 6.7mm2
运行频率为 4MHz 时，效率高达 95%
24μA 静态电流
高占空比运行
负载与线路瞬态
DC 电压输出总精度为 ±2%
自动脉冲频率调制 (PFM) / 脉冲宽度调制 (PWM) 模式切换
低纹波轻负载 PFM 模式
出色的 AC 负载稳压
内部软启动，130µs 启动时间
集成型有源断电排序（可选）
电流过载和热关断保护
厚度不到 1mm 的解决方案

产品概述

TPS8269xSIP 器件是用于低功率应用的完全 500mA，DC/DC 降压电源。封装中包括开关稳压器、电感和输入/输出电容器。线路设计无需采用额外器件。TPS8269xSIP 基于高频同步降压 dc-dc 转换器，此器件非常适合于电池供电的便携式应用。本示例中使用的 MicroSIP DC/DC 转换器运行在经调节的 4MHz 开关频率下并且在轻负载电流上进入省电模式以在全部负载电流范围内保持高效率。PFM 模式可在轻负载工作时将静态电流降至 24 μA（典型值），从而可延长电池使用寿命。对于对噪声要求较高的应用，该器件具有 PWM 展频功能，可提供较低噪声的稳定输出并降低噪声对输入端的影响。结合高电源抑制比 (PSRR) 和 AC 负载调制性能，使得该器件适合用来替代线性稳压器以获得更高的电源转换效率。TPS8269xSIP 封装在一个紧凑的 (2.3mm x 2.9mm) 和低厚度 (1.0mm) 的球状引脚栅格阵列 (BGA) 封装内，非常适合由标准表面贴装设备进行自动组装。

查看全部

TPS82695SIPT 数据手册

数据手册	说明	数量	操作
TPS82695SIPT	Buck Switching Regulator IC Positive Fixed 2.5V 1 Output 500mA 8-SMD Module	26页,1.39M	查看

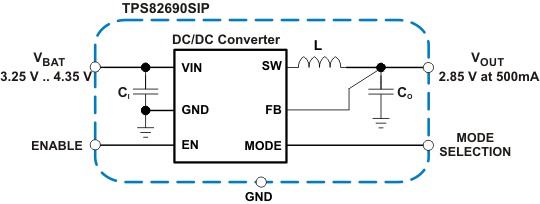

TPS82695SIPT 电路图
