更新日期：2024-04-01 00:04:00
产品简介：采用 MicroSiP? 封装的 600mA 完全集成式低噪声降压转换器
查看详情TPS826745SIPT 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
TPS826745SIPT 中文资料属性参数
- 现有数量：3,000现货4,250Factory
- 价格：1 : ￥22.98000剪切带（CT）250 : ￥16.06040卷带（TR）
- 系列：MicroSip?
- 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
- 产品状态：在售
- 类型：非隔离 PoL 模块
- 输出数：1
- 电压 - 输入（最小值）：2.3V
- 电压 - 输入（最大值）：4.8V
- 电压 - 输出 1：1.225V
- 电压 - 输出 2：-
- 电压 - 输出 3：-
- 电压 - 输出 4：-
- 电流 - 输出（最大值）：600mA
- 功率 (W)：-
- 电压 - 隔离：-
- 应用：ITE（商业）
- 特性：远程开/关，OCP，OTP，UVLO
- 工作温度：-40°C ~ 85°C
- 效率：90%
- 安装类型：表面贴装型
- 封装/外壳：8-SMD 模块
- 大小 / 尺寸：0.12" 长 x 0.09" 宽 x 0.04" 高（3.0mm x 2.4mm x 1.0mm）
- 供应商器件封装：8-uSIP（2.9x2.3）
- 控制特性：使能，高电平有效
- 认证机构：-
- 标准编号：-
产品特性
- 运行频率为 5.5MHz 时，效率 90%
- 17μA 静态电流
- 2.3V 至 4.8V 的宽 VIN 范围
- 5.5MHz 稳频运行
- 展频，脉宽调制 (PWM) 频率抖动
- 负载与线路瞬态
- DC 电压输出总精度为 ±2%
- 自动脉冲频率调制 (PFM) / PWM 模式切换
- 低纹波轻负载 PFM 模式
- ≥35dB VIN电源抑制比 (PSRR)（1kHz 至 10kHz）
- 内部软启动，120µs 启动时间
- 集成型有源断电排序（可选）
- 电流过载和热关断保护
- 厚度不到 1mm 的解决方案
- 总解决方案尺寸 < 6.7mm2
产品概述
TPS8267x 器件是一个专门针对低功耗应用的完整的 600mA DC/DC 降压电源。 封装中包括开关稳压器、电感器和输入/输出电容器。 设计无需采用额外器件。TPS8267x 基于针对电池供电的便携式应用而进行优化的高频同步降压 DC/DC 转换器。 MicroSiPTM DC/DC 转换器可在稳定的 5.5MHz 开关频率下工作，可在轻负载电流时进入省电模式，以保持整个负载电流范围内的高效率。PFM 模式可在轻负载工作时将静态电流降至 17μA（典型值），从而可延长电池使用寿命。 对于噪声敏感应用，该器件具有 PWM 展频功能，可提供较低噪声的稳定输出并降低噪声对输入端的影响。 结合高电源抑制比 (PSRR) 和 AC 负载调制性能，使得该器件适合用来替代线性稳压器以获得更高的电源转换效率。TPS8267x 采用小巧外形尺寸 (厚度不到 1.0mm) 的 2.3mm x 2.9mm 紧凑型球状引脚栅格阵列 (BGA) 封装，适合用于采用标准表面贴装设备的自动组装。

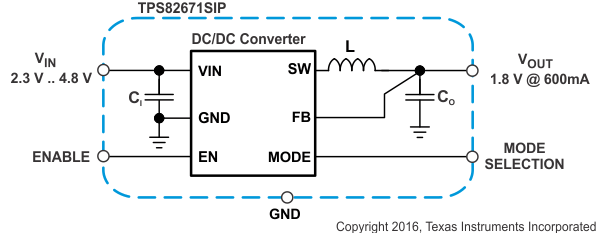

TPS826745SIPT 电路图
TPS826745SIPT 电路图
