TPS7A8001DRBR

Texas Instruments PMIC - 稳压器 - 线性
  • 封装：8-VDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.44-$2.88

更新日期：2025-03-27

TPS7A8001DRBR

Texas Instruments PMIC - 稳压器 - 线性

产品简介：具有低 IQ 和使能功能的 1A、高 PSRR、超低压降稳压器

查看详情
  • 封装：8-VDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.44-$2.88

TPS7A8001DRBR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价
更多供应商

TPS7A8001DRBR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - 线性
  • 系列：-
  • 稳压器拓扑结构：正，可调式
  • 输出电压：0.8 V ~ 6 V
  • 输入电压：2.2 V ~ 6.5 V
  • 电压 - 压降（标准）：-
  • 稳压器数量：1
  • 电流 - 输出：1A（最小值）
  • 电流 - 限制（最小）：1.1A
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：8-VDFN 裸露焊盘
  • 供应商设备封装：8-SON 裸露焊盘（3x3）
  • 包装：Digi-Reel®
  • 其它名称：296-27630-6

产品特性

  • 具有使能功能的低压降 1A 稳压器
  • 可调节输出电压：0.8V 至 6V
  • 固定输出电压：0.8V 至 6V
  • 宽带宽高 PSRR： 1kHz 时为 63dB100kHz 时为 57dB1MHz 时为 38dB
  • 1kHz 时为 63dB
  • 100kHz 时为 57dB
  • 1MHz 时为 38dB
  • 低噪音：(14 × VOUT ) µVRMS 典型值（100Hz 至 100kHz）
  • 与 4.7µF 陶瓷电容器一起工作时保持稳定
  • 出色的负载/线路瞬态响应
  • 总体精度 3%（在负载/线路/温度范围内）
  • 过流和过热保护
  • 极低压降：1A 时的典型值为 170mV
  • 3mm × 3mm VSON-8 DRB 封装

产品概述

TPS7A80 系列低压降线性稳压器 (LDO) 在输出端提供极高的电源纹波抑制 (PSRR)。该 LDO 系列器件采用先进的 BiCMOS 工艺和 PMOSFET 导通器件，从而实现极低噪声、出色的瞬态响应和卓越的 PSRR 性能。TPS7A80 系列与 4.7µF 陶瓷输出电容器一起工作时保持稳定，并使用一个精确电压基准和反馈环路，从而在所有负载、线路、过程和温度变化范围内，即使在最坏的情况下，也能实现 3% 的精度。该系列器件的额定工作温度范围 TJ = –40°C 至 +125°C，并采用装有散热焊盘的 3mm × 3mm VSON-8 封装。
查看全部

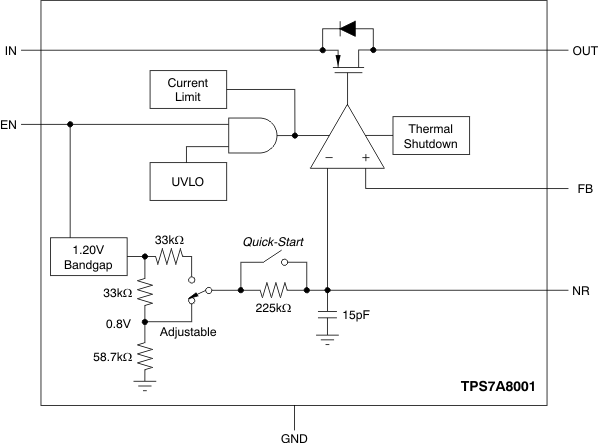

TPS7A8001DRBR 电路图

TPS7A8001DRBR 电路图

TPS7A8001DRBR 电路图
