TPS7A7100RGWT

Texas Instruments PMIC - 稳压器 - 线性

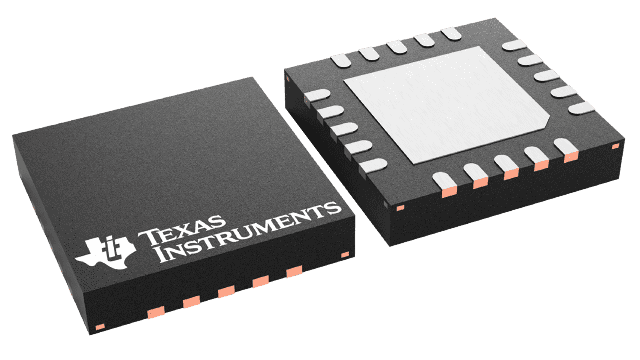

  • 封装：20-VQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.6375-$3.6

更新日期：2024-04-01

TPS7A7100RGWT

Texas Instruments PMIC - 稳压器 - 线性

产品简介：具有低噪声和电源正常指示功能的 1A、超低压降稳压器

查看详情
  • 封装：20-VQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.6375-$3.6

TPS7A7100RGWT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS7A7100RGWT 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - 线性
  • 系列：-
  • 稳压器拓扑结构：正，固定式或可调式
  • 输出电压：0.9 V ~ 5 V
  • 输入电压：1.425 V ~ 6.5 V
  • 电压 - 压降（标准）：-
  • 稳压器数量：1
  • 电流 - 输出：1A（最小值）
  • 电流 - 限制（最小）：1.1A
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：20-VQFN 裸露焊盘
  • 供应商设备封装：20-VQFN-EP（5x5）
  • 包装：®
  • 其它名称：296-30366-6

产品特性

  • 低压降电压： 1A 时为 140mV
  • V IN 范围：1.5 V 至 6.5 V
  • 可配置的固定 V OUT 范围：0.9V 至 3.5 V
  • 可调节的 V OUT 范围：0.9V 至 5V
  • 非常出色的负载和线路瞬态响应
  • 与陶瓷输出电容器一起工作时保持稳定
  • 整个线路、负载和温度范围内的精度： 1.5%
  • 可编程软启动
  • 电源正常 (PG) 输出
  • 封装 ： 3mm × 3mm，16 引脚 VQFN 5mm × 5mm，20 引脚 VQFN
  • 3mm × 3mm，16 引脚 VQFN
  • 5mm × 5mm，20 引脚 VQFN

产品概述

TPS7A7100 低压降 (LDO) 稳压器设计用于追求极低压降功能的应用（ 1A 时为 140mV），此类应用的输入电压介于 1.5V 至 6.5V 之间。 TPS7A7100 提供一个创新、用户可配置的输出电压设置，范围介于 0.9V 至 3.5V 之间，从而不需要使用外部电阻器并消除了任何与之相关的误差。 TPS7A7100具有极快的负载瞬态响应，与陶瓷输出电容器一起工作时保持稳定，并且在线路、负载、和温度上所支持的精度优于 2%。一个软启动引脚使得应用能够减少到负载的涌入电流。此外，一个开漏、电源正常信号可实现电源轨排序。 TPS7A7100 提供 3mm × 3mm、16 引脚 VQFN 和 5mm × 5mm、20 引脚 VQFN 封装。
查看全部

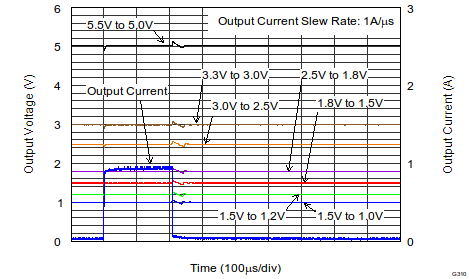

TPS7A7100RGWT 电路图

TPS7A7100RGWT 电路图

TPS7A7100RGWT 电路图
