TPS7A4001DGNR

Texas Instruments PMIC - 稳压器 - 线性
  • 封装：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.33

更新日期：2024-04-01

TPS7A4001DGNR

Texas Instruments PMIC - 稳压器 - 线性

产品简介：具有使能功能的 50mA、100V、低 IQ、可调节低压降稳压器

查看详情
  • 封装：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.33

TPS7A4001DGNR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS7A4001DGNR 中文资料属性参数

  • 标准包装：2,500
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - 线性
  • 系列：-
  • 稳压器拓扑结构：正，可调式
  • 输出电压：1.175 V ~ 90 V
  • 输入电压：7 V ~ 100 V
  • 电压 - 压降（标准）：0.78V @ 50mA
  • 稳压器数量：1
  • 电流 - 输出：50mA（最小值）
  • 电流 - 限制（最小）：51mA
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）裸露焊盘
  • 供应商设备封装：8-MSOP-PowerPad
  • 包装：带卷 (TR)

产品特性

  • 超高输入电压：100V（最大值）
  • 宽输入电压范围：7V 至 100V
  • 准确度：标称：1% 整个线路、负载和温度范围内：2.5%
  • 标称：1%
  • 整个线路、负载和温度范围内：2.5%
  • 低静态电流：25µA
  • 关断时的静态电流：4.1µA
  • 最大输出电流：50mA
  • CMOS 逻辑电平兼容的使能引脚
  • 可调节输出电压范围约为 1.175V 至 90V
  • 与陶瓷电容搭配使用时可保持稳定：输入电容：≥ 1µF 输出电容：≥ 4.7µF
  • 输入电容：≥ 1µF
  • 输出电容：≥ 4.7µF
  • 压降电压：290mV
  • 内置限流和热关断保护
  • 封装：高散热性能 HVSSOP 封装 PowerPAD
  • 工作温度范围：-40°C 至 125°C
  • 由工业用总线（具有高电压瞬态）供电的微处理器、微控制器
  • 工业自动化
  • 电信基础设施
  • 车用
  • 以太网供电 (PoE)
  • 发光二级管 (LED) 照明
  • 偏置电源

产品概述

TPS7A4001 器件是一款能够耐受超高电压的线性稳压器，不仅融合了耐热增强型封装 (HVSSOP) 的优势，还能够承受持续直流电压或最高达 100V 的瞬态输入电压。TPS7A4001 器件与任何高于 4.7µF 的输出电容以及高于 1µF 的输入电容搭配使用时均可保持稳定（过热和浪涌保护）。鉴于这款器件的封装 (HVSSOP) 小巧且可能使用的输出电容也较小，因此实现起来只需占用非常小的电路板空间。此外，TPS7A4001 器件还提供了一个与标准 CMOS 逻辑兼容的使能引脚 (EN)，用以使能低电流关断模式。TPS7A4001 器件内部具有热关断和电流限制功能，可在故障情况下保护系统。HVSSOP 封装的工作温度范围为 TJ = -40°C 至 125°C。此外，TPS7A4001 器件非常适合在电信和工业 应用中利用中间电压轨生成低压电源；该器件不但能够提供一个充分稳压的电压轨，而且能够承受超高的快速电压瞬变并在其间保持稳压状态。这些 特性 相当于一套更为简单且经济高效的电气浪涌保护电路，因此受到 PoE、偏置电源和 LED 照明等 应用的青睐。
查看全部

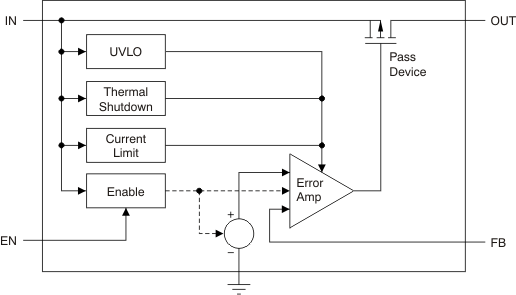

TPS7A4001DGNR 电路图

TPS7A4001DGNR 电路图

TPS7A4001DGNR 电路图
