TPS79930YZUR

Texas Instruments PMIC - 稳压器 - 线性
  • 封装：5-UFBGA，DSBGA
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.44

更新日期：2024-04-01

TPS79930YZUR

Texas Instruments PMIC - 稳压器 - 线性

产品简介：具有低噪声和使能功能的 200mA、低 IQ、低压降稳压器

查看详情
  • 封装：5-UFBGA，DSBGA
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.44

TPS79930YZUR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS79930YZUR 中文资料属性参数

  • 标准包装：3,000
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - 线性
  • 系列：-
  • 稳压器拓扑结构：正，固定式
  • 输出电压：3V
  • 输入电压：最高 6.5V
  • 电压 - 压降（标准）：0.1V @ 200mA
  • 稳压器数量：1
  • 电流 - 输出：200mA（最小值）
  • 电流 - 限制（最小）：200mA
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：5-UFBGA，DSBGA
  • 供应商设备封装：5-DSBGA（1x1.37）
  • 包装：带卷 (TR)
  • 配用：296-21172-ND - EVALUATION MODULE FOR TPS799XX

产品特性

  • 带有使能 (EN) 引脚的 200mA 低压降稳压器
  • 提供了多个输出电压版本： 1.2 V 至 4.5 V 固定输出 1.20 V 至 6.5 V 可调节输出
  • 1.2 V 至 4.5 V 固定输出
  • 1.20 V 至 6.5 V 可调节输出
  • 带有 EN 切换的涌入电流保护
  • 低 IQ：40µA
  • 高 PSRR： 1kHz 时为 66dB 10kHz 时为 51dB
  • 1kHz 时为 66dB
  • 10kHz 时为 51dB
  • 与一个低 ESR、2µF（典型值）输出电容一同工作时保持稳定
  • 出色的负载和线路瞬态响应
  • 整体精度（负载、线路和温度）为 2%
  • 超低压降：100mV
  • 封装： 5 凸点，薄型，0.97mm × 1.34mm DSBGA 5 引脚 SOT-23-THIN 6 引脚 WSON
  • 5 凸点，薄型，0.97mm × 1.34mm DSBGA
  • 5 引脚 SOT-23-THIN
  • 6 引脚 WSON

产品概述

TPS799 低压降 (LDO)、低功耗线性稳压器可提供出色的交流性能以及极低的接地电流。仅消耗 40µA（典型值）接地电流，同时具备高电源抑制比 (PSRR)，低噪声，快速启动以及出色的线路和负载瞬态响应特性。 TPS799 与陶瓷电容器搭配使用时可保持稳定，并且该器件使用先进的 BiCMOS 制造工艺，能够在输出 200mA 电流时产生 100mV 的典型压降。TPS799 使用精密电压基准和反馈环路，可在全部负载、线路、过程和温度变化范围内实现 2% 的总精度。当 EN 切换被用于启动此器件时，TPS799 特有涌入电流保护功能可立即钳制电流。该器件的额定工作温度范围为 TJ = -40°C 至 +125°C，采用扁平裸片尺寸球栅阵列 (DSBGA) 封装，因此适用于无线手持终端和 WLAN 卡。该器件还采用 5 引脚 SOT-23-THIN 和 6 引脚 WSON 封装。
查看全部

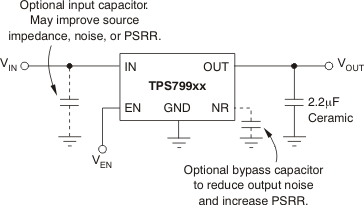

TPS79930YZUR 电路图

TPS79930YZUR 电路图

TPS79930YZUR 电路图
